area drain 2030 mit Innengefälle

TECHNISCHE DATEN | ad2030G

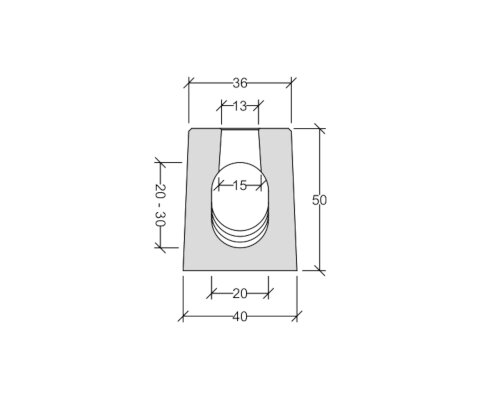

Außenabmessungen Innenabmessungen Schlitzabmessungen Gewicht*
b1 b2 h1 b3 h2 bs ls Nr. 1 / Nr. 5
[cm] [cm] [cm] [cm] [cm] [cm] [cm] [t/St]
36 40 50 20 30-20 2 13 ca. 1,3 / 1,4

Systemkomponenten: Entwässerungsschacht und Reinigungsrinne

b1 = Breite oben, b2 = Breite unten, h1 = Höhe, b3 = Gerinnebreite, h2 = Gerinnehöhe, bs = Schlitzbreite, ls = Schlitzlänge

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.
