PFUHLER-SCHLITZRINNEN-SYSTEM Z - Systemvarianten

Pfuhler-Schlitzrinnen-System Z sind erhältlich in verschiedenen Systemvarianten die sich in ihrer Bauteilgeometrie und in ihrem Einbau unterscheiden.

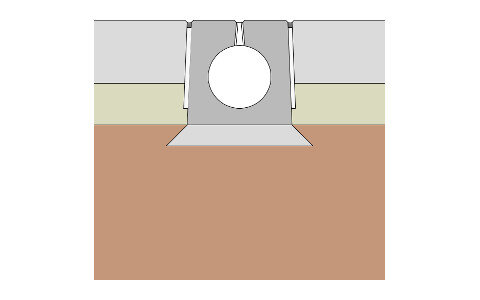

Profile z Klasse D

Die Profile Z Klasse D sind bemessen nach DIN EN 1992-1-1/NA und DAfStb-Richtlinie Betonbau beim Umgang mit wassergefährdenden Stoffen für Straßenverkehrslasten nach DIN FB 101.

Sie sind erhältlich in den Nennweiten DN200, 200/300, DN 300, 300/400, 300/555, DN400, DN500, DN600 und 600/900.

Die Bauteile sind so bemessen, dass die Auflagerung auf einer Sauberkeitsschicht erfolgen kann. Details zu Einbau und Auflagerung finden Sie bei unseren Einbauhinweisen.

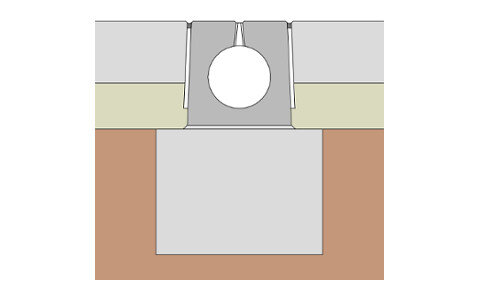

ProfilE z Klasse F

Die Profile Z Klasse F sind bemessen nach DIN EN 1992-1-1/NA und DAfStb-Richtlinie Betonbau beim Umgang mit wassergefährdenden Stoffen für Flugzeugverkehrslasten aus dem Belastungsflugzeug 7.500 kN nach ADV.

Sie sind erhältlich in den Nennweiten DN200, 200/300, DN 300, 300/400, 300/555, DN400, DN500, DN600 und 600/900.

Die Bauteile sind für eine Auflagerung auf einem Streifenfundament aus Ortbeton bemessen. Details zu Einbau und Auflagerung finden Sie in unseren Einbauhinweisen.

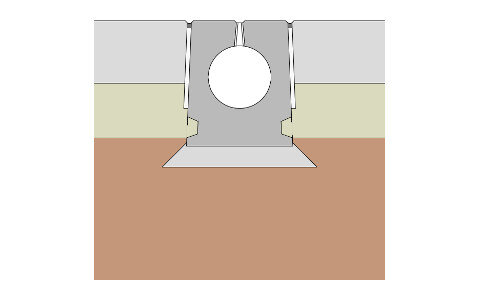

ProfilE zF Klasse F

Die Profile ZF Klasse F sind bemessen nach DIN EN 1992-1-1/NA und DAfStb-Richtlinie Betonbau beim Umgang mit wassergefährdenden Stoffen für Flugzeugverkehrslasten aus dem Belastungsflugzeug 7.500 kN nach ADV.

Sie haben ein integriertes Fundament und sind erhältlich in den Nennweiten DN200, 200/300, DN300 und 300/400.

Die Bauteile sind so bemessen, dass die Auflagerung auf einer Sauberkeitsschicht erfolgen kann. Details zu Einbau und Auflagerung finden Sie bei unseren Einbauhinweisen.
