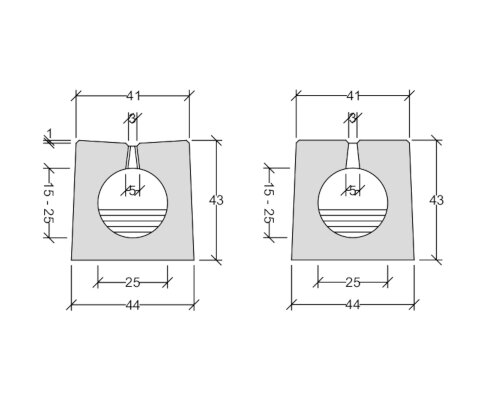

P25RDG - schlitz durchgehend

Produktdatenblatt Pfuhler Rinne Profil 25R mit Bordstein

Download

351,68 KB

TECHNISCHE DATEN | P25RDG

Außenabmessungen Innenabmessungen Rinnenoberfläche Gewicht
b1 b2 h1 ha b3 h2 Gefälle zum Schlitz eben Rinne Nr. 1 / Nr. 5
[cm] [cm] [cm] [cm] [cm] [cm] [t/St]
41 44 43 – 25 25-15 • •ca. 1,4 / 1,3

Systemkomponenten: Entwässerungsschacht und Reinigungsrinne

b1 = Breite oben, b2 = Breite unten, h1 = Höhe, ha = Höhe Bordstein, b3 = Gerinnebreite, h2 = Gerinnehöhe

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

P25RDUG - unterbrochener Schlitz

Produktdatenblatt Pfuhler Rinne Profil 25R mit Bordstein

Download

351,68 KB

TECHNISCHE DATEN | P25RDUG

Außenabmessungen Innenabmessungen Rinnenoberfläche Gewicht
b1 b2 h1 ha b3 h2 Gefälle zum Schlitz eben Rinne Nr. 1 / Nr. 5
[cm] [cm] [cm] [cm] [cm] [cm] [t/St]
41 44 43 – 25 25-15 • • ca. 1,4 / 1,3

Systemkomponenten: Entwässerungsschacht und Reinigungsrinne

b1 = Breite oben, b2 = Breite unten, h1 = Höhe, ha = Höhe Bordstein, b3 = Gerinnebreite, h2 = Gerinnehöhe

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

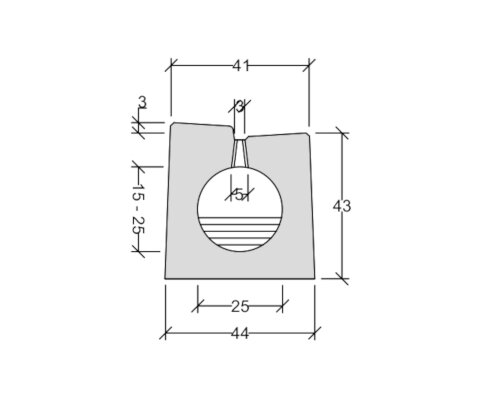

P25RDA03g - SCHLITZ DURCHGEHEND | P25RDUA03g - SCHLITZ UNTERBROCHEN

PDF-Download

Download

422,73 KB

TECHNISCHE DATEN | P25RDa03G | P25RDuA03G

Außenabmessungen Innenabmessungen Rinnenoberfläche Gewicht
b1 b2 h1 ha b3 h2 Gefälle zum Schlitz eben Rinne Nr. 1 / Nr. 5
[cm] [cm] [cm] [cm] [cm] [cm] [t/St]
41 44 43 3 25 25-15 • • ca. 1,4 / 1,3

Systemkomponenten: Entwässerungsschacht und Reinigungsrinne

b1 = Breite oben, b2 = Breite unten, h1 = Höhe, ha = Höhe Bordstein, b3 = Gerinnebreite, h2 = Gerinnehöhe

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

P25RDA07g - SCHLITZ DURCHGEHEND | P25RDUA07g - SCHLITZ UNTERBROCHEN

PDF-Download

Download

422,73 KB

TECHNISCHE DATEN | P25RDa07G | P25RDUA07G

Außenabmessungen Innenabmessungen Rinnenoberfläche Gewicht
b1 b2 h1 ha b3 h2 Gefälle zum Schlitz eben Rinne Nr. 1 / Nr. 5
[cm] [cm] [cm] [cm] [cm] [cm] [t/St]
41 44 43 7 25 25-15 • • ca. 1,5 / 1,3

Systemkomponenten: Entwässerungsschacht und Reinigungsrinne

b1 = Breite oben, b2 = Breite unten, h1 = Höhe, ha = Höhe Bordstein, b3 = Gerinnebreite, h2 = Gerinnehöhe

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

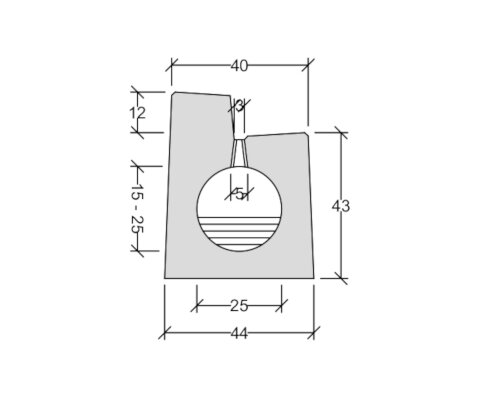

P25RDA12g - SCHLITZ DURCHGEHEND | P25RDUA12g - SCHLITZ UNTERBROCHEN

PDF-Download

Download

422,73 KB

TECHNISCHE DATEN | P25RDa12G | P25RDUA12G

Außenabmessungen Innenabmessungen Rinnenoberfläche Gewicht
b1 b2 h1 ha b3 h2 Gefälle zum Schlitz eben Rinne Nr. 1 / Nr. 5
[cm] [cm] [cm] [cm] [cm] [cm] [t/St]
41 44 43 12 25 25-15 • • ca. 1,6 / 1,4

Systemkomponenten: Entwässerungsschacht und Reinigungsrinne

b1 = Breite oben, b2 = Breite unten, h1 = Höhe, ha = Höhe Bordstein, b3 = Gerinnebreite, h2 = Gerinnehöhe

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.

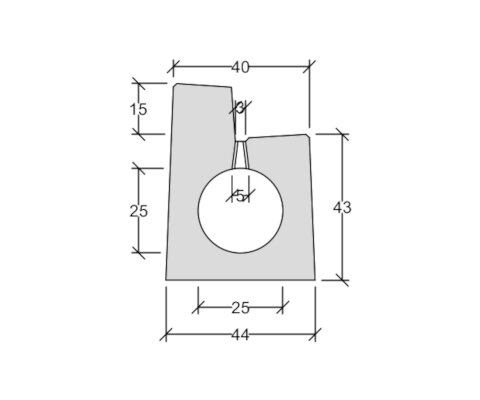

P25RDA15g - SCHLITZ DURCHGEHEND | P25RDUA15g - SCHLITZ UNTERBROCHEN

PDF-Download

Download

422,73 KB

TECHNISCHE DATEN | P25RDa15G | P25RDuA15G

Außenabmessungen Innenabmessungen Rinnenoberfläche Gewicht
b1 b2 h1 ha b3 h2 Gefälle zum Schlitz eben Rinne Nr. 1 / Nr. 5
[cm] [cm] [cm] [cm] [cm] [cm] [t/St]
41 44 43 15 25 25-15 • • ca. 1,6 / 1,5

Systemkomponenten: Entwässerungsschacht und Reinigungsrinne

b1 = Breite oben, b2 = Breite unten, h1 = Höhe, ha = Höhe Bordstein, b3 = Gerinnebreite, h2 = Gerinnehöhe

* Die Gewichte beziehen sich auf eine Standardrinne der Baulänge 4,00 m und können durch Schwankungen in den Rohstoffen leicht variieren.
