Pfuhler Rinne | Systemkomponenten

PFUHLER RINNE

• Normalrinne – Standardrinne, Baulänge 4,00 m
• Gefällerinne – Normalrinne mit Innengefälle 0,5 %, Baulänge 4,00 m
• Passrinne – bedarfsbezogene Sonderanfertigung, Baulänge 0,25 m bis 3,95 m in cm-Abstufungen zur Anpassung der Stranglänge an örtliche Gegebenheiten bzw. planerische Randbedingungen, Geometrie wie Normalrinne

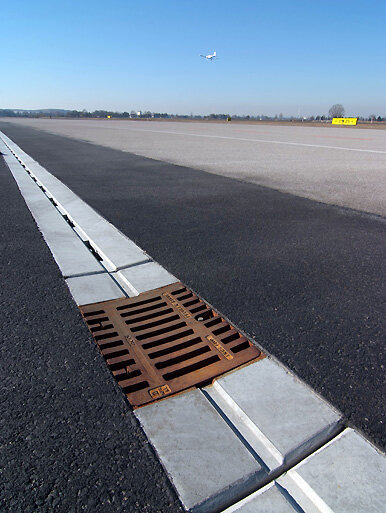

• Schacht – Standardbauteil, mit verriegelbarem Gussrost, Baulänge 1,01 m, zum Anschluss des Rinnensystems an die Entwässerungsleitungen über Straßenentwässerungsteile nach DIN 4052, siehe hierzu Kanalisationsanschlüsse
• monolithischer Schacht – bedarfsbezogene Sonderanfertigung, mit verriegelbarem Gussrost, Baulänge 1,01 m, zum Anschluss des Rinnensystems an die Entwässerungsleitungen über ein in Auslaufhöhe variabel anordenbares Schachtfutter - monolithische, d. h. dichte Bauweise, siehe hierzu Kanalisationsanschlüsse
• Reinigungsrinne – Standardbauteil, mit verriegelbarem Gussrost, Baulänge 1,01 m, als Reinigungszugang zum Gerinne
• Verschlussplatte mit Muffe bzw. Spitzende – Standardbauteil aus Beton zum endseitigen Verschluss des Rinnensystems, auch mit einbetoniertem Schachtfutter erhältlich
• Verschlussdeckel - Standardbauteil aus verzinktem Blech mit NBR-Dichtung zum endseitigen Verschluss des Rinnensystems durch Einstecken in das Gerinne
• Winkelstück – bedarfsbezogene Sonderanfertigung, Baulänge und Abwinkelung variabel, zur Anpassung des Stranges an örtliche Gegebenheiten bzw. planerische Randbedingungen, Geometrie wie Normalrinne - auch in Verbindung mit Übergangsstück möglich
• T-Stück – bedarfsbezogene Sonderanfertigung Baulänge und Anschlusswinkel variabel, (soweit geometrisch möglich) zum Anschluss eines Stranges an einen quer verlaufenden Strang, Geometrie wie Normalrinne - auch in Verbindung mit Übergangsstück möglich
• Übergangsstück – bedarfsbezogene Sonderanfertigung, Baulänge variabel, zum Wechsel des Profilquerschnittes, auch in Verbindung mit Winkelstück und T-Stück möglich, Geometrie wie Normalrinne
• Böschungsstück - bedarfsbezogene Sonderanfertigung, Baulänge variabel, als Auslauf in Mulden oder Becken
• Tauchwandschacht – bedarfsbezogene Sonderanfertigung mit Siphonierung zum Einsatz in Straßentunnels
