KANALISATIONSANSCHLÜSSE

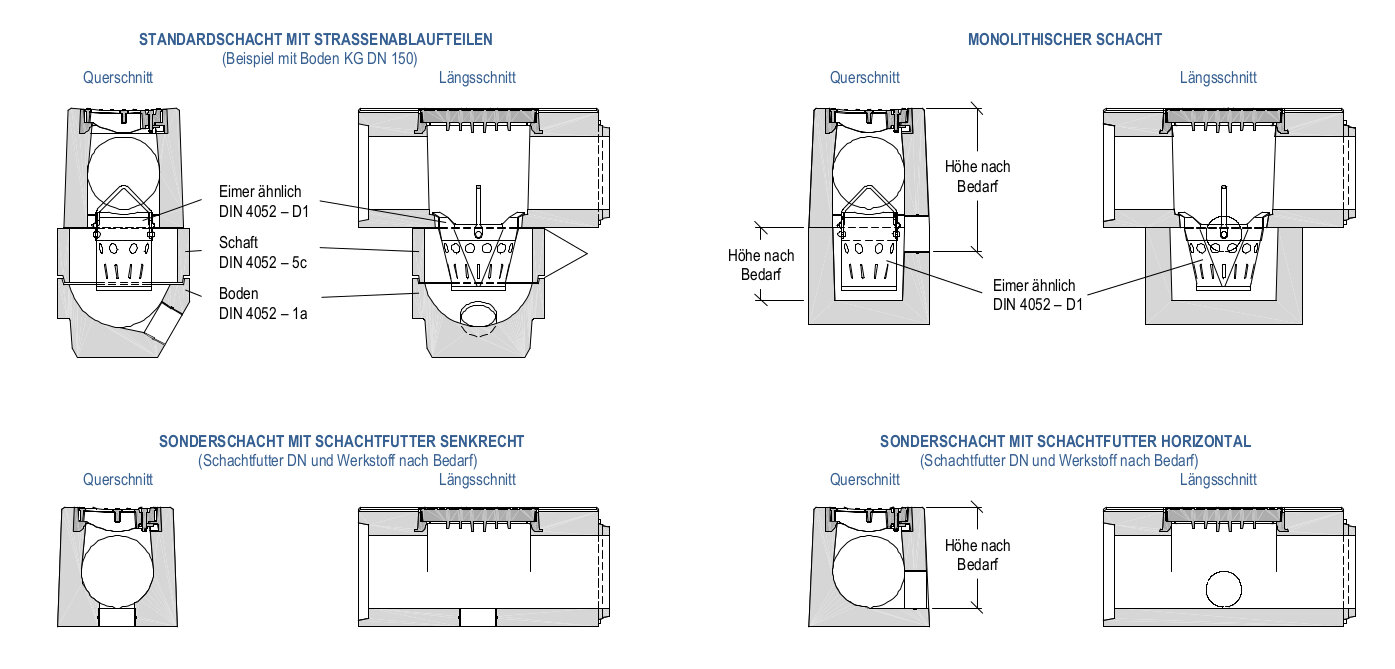

Der Anschluss der Stahlbeton-Schlitzrinnen an die Entwäs­serungs­­kanäle und -leitungen erfolgt durch Anordnung der entsprechenden Entwässerungsschächte. Diese sind kombiniert mit Straßenabläufen nach DIN 4052 und bestehen aus Schaft, Boden mit Abgang DN 150, 200 oder 300 mm sowie jeweils einem feuerverzinkten Schlammeimer. Ist beispielsweise aus Umweltschutzgründen eine dichte Schachtkonstruktion erforderlich, liefern wir entsprechende Schächte auch in monolithischer Bauweise.

Bei ungünstigen Gefälleverhältnissen entfällt ein derartiger Schachtaufbau. So kann auch ein direkter Anschluss der Stahlbeton-Schlitzrinnen an den Entwässerungskanal ausgeführt werden. Hierzu sind Schächte mit werkseitig eingebautem Schachtfutter aller gängigen Rohrwerkstoffe und Nennweiten lieferbar.

Der Ablauf kann seitlich oder in Strangrichtung, horizontal, unter 45° nach unten oder vertikal angeordnet werden. Die Abstände der Anschlüsse sind der Größe der jeweiligen Einzugsfläche anzupassen.
