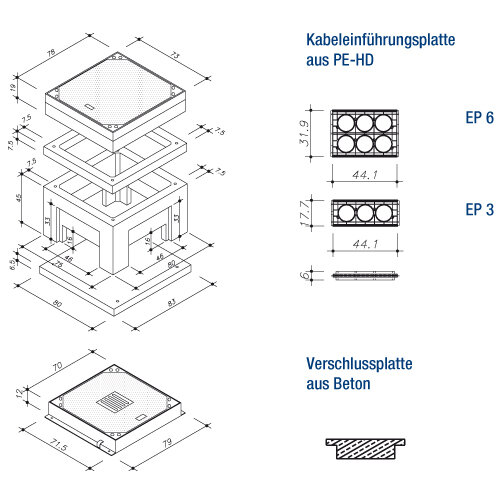

ABZWEIGKASTEN 2002 EP
65 x 60 cm i. L.
Beton: ≥ C 35/45 DIN 1045
Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400
Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
- Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
- Straßenverkehr (max. 100 kN Radlast)
DIN 4085 »Berechnung des Erddrucks«.
Ferner sind lieferbar:
- Schachtabdeckung mit Entlüftung
- Tagwasserdichte Schachtabdeckung
- Wasserdichte Schachtabdeckung
- Auspflasterbare Schachtabdeckung
- Verschraubte/ verriegelbare Schachtabdeckung
- Zwischenrahmen, 15 cm
- Schmutzschale, eckig, PVC oder feuerverzinkt
- Einbau von Muffen, Lage, Anzahl, Größe nach Angabe möglich Verschlussbecher DN 110 für nicht benötigte Öffnungen
Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.
| Schachtaufbau begehbar | Gewichte |
|---|---|
| Deckel 65/60 cm i. L. Kl. B 125, ohne Entlüftung (AM 76,6 x 71,5 cm) | 111kg |
| Deckelrahmen 65/60 cm i. L.,. Kl. B 125, 19 cm | 69kg |
| Zwischenrahmen, 7,5 cm | 34kg |
| Kastenrahmen, 45 cm | 144kg |
| Bodenplatte mit Sickerloch, 6,5 cm | 80kg |
| Rundstahlstäbe ø 8 mm/ L = 500 mm | 1kg |
| Schacht komplett | 439kg |
| Schachtabdeckung 65/60 cm i. L. Klasse D 400 | Gewichte |
|---|---|
| Deckel 65/60 cm i. L. Kl. D 400, mit Entlüftung (AM 68 x 70 cm) | 130kg |
| Deckelrahmen 65/60 cm i. L., Kl. D 400, 12 cm | 25kg |
| Schachtabdeckung komplett | 155kg |
