DN 1000 - DN 1200 - DN 1500 | DIN EN 1917 / DIN V 4034-1

DN 1000 – DN 1200 – DN 1500 | DIN EN 1917 / DIN V 4034-1

ANSCHLUSSMÖGLICHKEITEN:

B = Betonrohre DIN EN 1916 und DIN V 1201 FORM KF-F, K-M, KW-M, KFW-M
Stb = Stahlbetonrohre DIN EN 1916 und DIN V 1201
Stz = Steinzeugrohre L-N, K-N, K-H
PVC = KG-Rohre, Jumbo-Rohre, Ultra-Rib-Rohre
Guss = Gussrohre

sonstige Anschlüsse auf Anfrage (z. B. GfK, HDPE, PP usw.)

GERINNEAUSBILDUNG:

Beton bis Kämpfer oder bis Scheitel; gerade oder abgewinkelt; bis zu
2 zusätzliche Zuläufe; Berme in Beton

STEIGHILFEN:

Steigeisen DIN 1212 E
Steigbügel DIN V 19555

  • Maßtoleranzen und technische Änderungen vorbehalten.
  • Lieferzeit auf Anfrage.

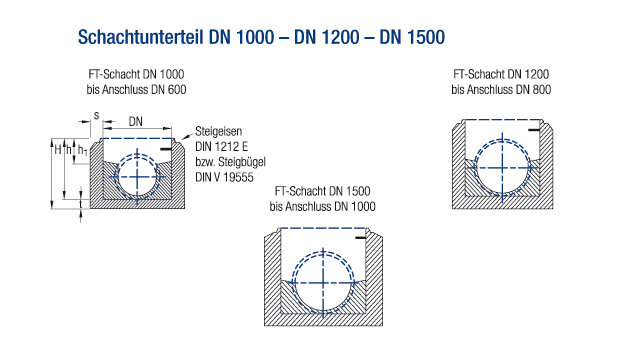

Schachtunterteil DN 1000 – DN 1200 – DN 1500 | DIN EN 1917 / DIN V 4034-1

Download

332,77 KB

Nenn-
weite
Schacht-
höhe
Bau-
höhe
Boden-
stärke
Wand-
stärke
max. NW B/Stb/ FZ/Guss max. NW Stz max. NW PVC Gewicht
DN H h t s DN DN DN G
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [ca. kg/St.]
1000 960 730 230 160 400 400 400 1850
1000 1140 910 230 160 600 600 400 2150
1200 1160 950 210 180 600 600 400 3000
1200 1460 1250 210 180 800 600 400 3200
1500 1250 1050 200 185 600 600 400 5000
1500 1450 1250 200 185 800 600 400 5200
1500 1650 1450 200 185 1000 600 400 5100
