KABELSCHACHT 70 X 70 X 90 CM I. L.
(70 x 70 x 100 cm i. L.)
Beton: ≥ C 35/45 DIN 1045
Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
- Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
- Straßenverkehr (max. 100 kN Radlast)
DIN 4085 »Berechnung des Erddrucks«.
Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400
Ferner sind lieferbar:
- Schachtabdeckungen ohne Entlüftung
- Auspflasterbare Schachtabdeckungen
- Wasserdichte Schachtabdeckung
- Tagwasserdichte Schachtabdeckung
- Verschraubte/verriegelbare Abdeckung
- Schmutzschale, rund, PVC oder feuerverzinkt
- Ausgleichsrahmen (siehe Sonderprospekt Ausgleichsrahmen)
- Verschlussbecher DN 110 für nicht benötigte Öffnungen
- Einbau von PVC-Muffen,Lage nach Angabe, möglich
Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

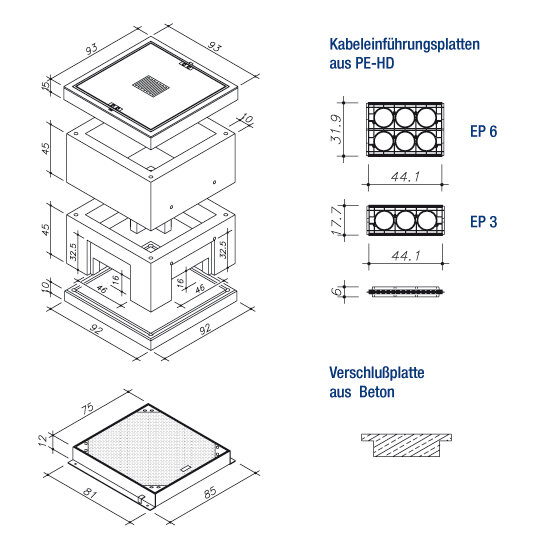

| Schachtaufbau begehbar | Gewichte |
|---|---|
| Deckel 70/70 cm i. L. Kl. B 125, mit Entlüftung | 149kg |
| Deckelrahmen 70/70 cm i. L., Kl. B 125, 15 cm | 99kg |
| Zwischenrahmen, 45 cm | 340kg |
| Kastenrahmen, 45 cm | 242kg |
| Bodenplatte mit Sickerloch, 10 cm | 191kg |
| Schacht komplett | 1.021kg |
| Schachtaufbau befahrbar | Gewichte |
|---|---|
| Deckel 70/70 cm i. L. Kl. D 400, ohne Entlüftung | 169kg |
| Deckelrahmen 70/70 cm i. L., Kl. D 400, 12 cm | 27kg |
| Zwischenrahmen, 45 cm | 340kg |
| Kastenrahmen, 45 cm | 242kg |
| Bodenwanne mit Sickerloch, 20 cm | 277kg |
| Schacht komplett | 1.055kg |
