KLEIN–ABZWEIGKASTEN befahrbar

KLEIN ABZWEIGKASTEN

30 x 30 cm i. L.

Beton: ≥ C 35/45 DIN 1045
Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse D 400

Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
Straßenverkehr (max. 100 kN Radlast) DIN 4085 »Berechnung des Erddrucks«.

Ferner sind lieferbar:

  • Auspflasterbare Schachtabdeckung
  • Wasserdichte Schachtabdeckung
  • Tagwasserdichte Schachtabdeckung
  • Verschraubte/verriegelbare Abdeckung
  • Zwischenrahmen 10 cm
  • Verschlussbecher DN 110 für nicht benötigte Öffnungen

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

#

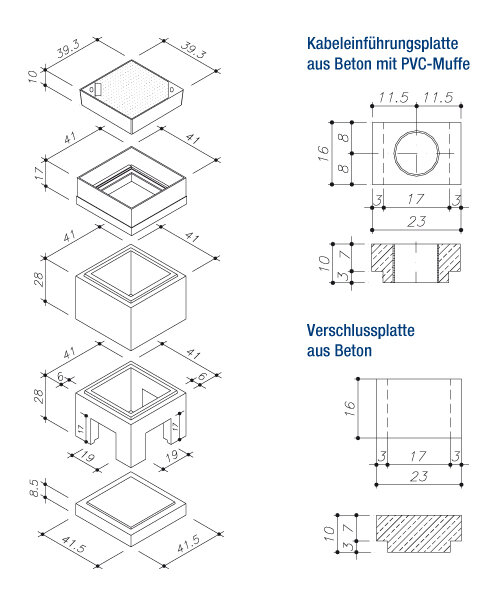

Schachtaufbau befahrbar Gewichte
Deckel 30/30 cm i.L.Kl. D400 44kg
Deckelrahmen 30/30 cm i. L.,. Kl. D 400,
17 cm 		23kg
Zwischenrahmen, 28 cm 57kg
Kastenrahmen, 28 cm 42kg
Bodenrahmen, 8,5 cm 33kg
Schacht komplett 199kg
