Klein-Abzweigkasten

KLEIN ABZWEIGKASTEN

30 x 30 cm i. L.

Beton: ≥ C 35/45 DIN 1045
Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse B 125

Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast) DIN 4085 »Berechnung des Erddrucks«.

Ferner sind lieferbar:

  • Auspflasterbare Schachtabdeckung
  • Wasserdichte Schachtabdeckung
  • Tagwasserdichte Schachtabdeckung
  • Verschraubte/verriegelbare Abdeckung
  • Zwischenrahmen 10 cm
  • Verschlussbecher DN 110 für nicht benötigte Öffnungen

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

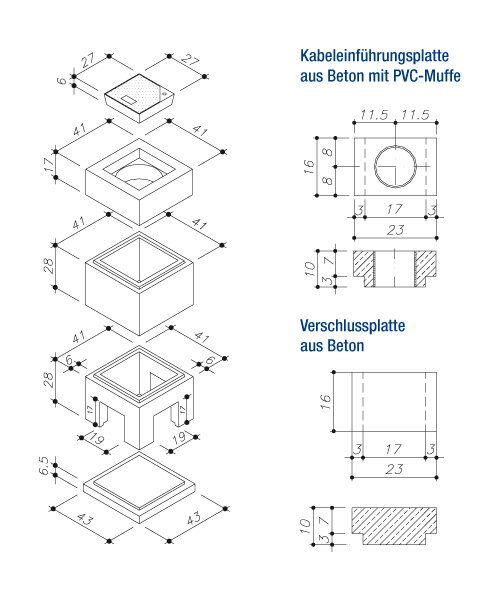

Schachtaufbau befahrbar Gewichte
Deckel 30/30 cm i.L.Kl. B 125 11kg
Deckelrahmen 30/30 cm i. L.,. Kl. B 125,
17 cm
41kg
Zwischenrahmen, 28 cm 55kg
Kastenrahmen, 28 cm 40kg
Bodenrahmen, 5 cm 29kg
Schacht komplett 176kg
