ABZWEIGKASTEN TYP III 65X60
65 x 60 cm i. L. - mit 1 Muffenrahmen (20cm)
Beton: ≥ C 35/45 DIN 1045
Schachtabdeckung nach DIN EN 124 und DIN 122
Klasse B 125 / Klasse D 400
Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
- Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
- Straßenverkehr (max. 100 kN Radlast)
DIN 4085 »Berechnung des Erddrucks«.
Ferner sind lieferbar:
- Schachtabdeckung ohne Entlüftung
- Tagwasserdichte Schachtabdeckung
- Wasserdichte Schachtabdeckung
- Auspflasterbare Schachtabdeckung
- Verschraubte/ verriegelbare Schachtabdeckung
- Zwischenrahmen, 7,5 cm
- Schmutzschale, eckig, PVC oder feuerverzinkt
- Verschlussbecher DN 110 für nicht benötigte Öffnungen
- Auch andere Muffenabmessungen möglich
Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

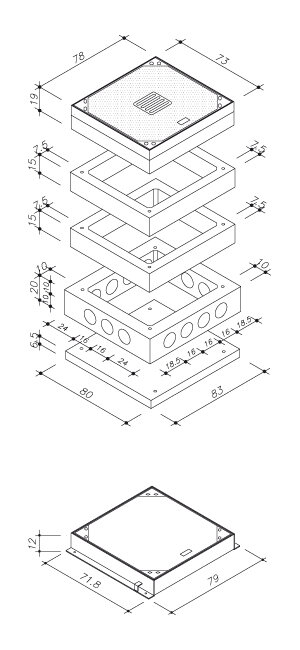

| Schachtaufbau begehbar | Gewichte |
|---|---|
| Deckel 65/60 cm i. L. Kl. B 125, mit Entlüftung (AM 76,5 x 71,5 cm) | 110kg |
| Deckelrahmen 65/60 cm i. L.,. Kl. B 125, 19 cm | 69kg |
| Zwischenrahmen, 15 cm | 71kg |
| Zwischenrahmen, 15 cm | 71kg |
| Muffenrahmen mit 14 Muffen DN 110, 20 cm | 86kg |
| Bodenplatte mit Sickerloch, 6,5 cm | 80kg |
| Schacht komplett | 487kg |
| Schachtabdeckung 65/60 cm i. L. Klasse D 400 | Gewichte |
|---|---|
| Deckel 65/60 cm i. L. Kl. D 400, ohne Entlüftung (AM 68 x 70 cm) | 136kg |
| Deckelrahmen 65/60 cm i. L., Kl. D 400, 12 cm | 25kg |
| Schachtabdeckung komplett | 161kg |
