ABZWEIGKASTEN TYP I

65 x 60 cm i. L.

Beton: ≥ C 35/45 DIN 1045
Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400

Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:

  • Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
  • Straßenverkehr (max. 100 kN Radlast)

DIN 4085 »Berechnung des Erddrucks«.

Ferner sind lieferbar:

  • Schachtabdeckung ohne Entlüftung
  • Auspflasterbare Schachtabdeckung
  • Tagwasserdichte Schachtabdeckung
  • Wasserdichte Schachtabdeckung
  • Verschraubte / verriegelbare Schachtabdeckung
  • Schmutzschale, eckig, PVC oder feuerverzinkt
  • Verschlussbecher DN 110 für nicht benötigte Öffnungen
  • Zwischenrahmen 7,5 cm

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

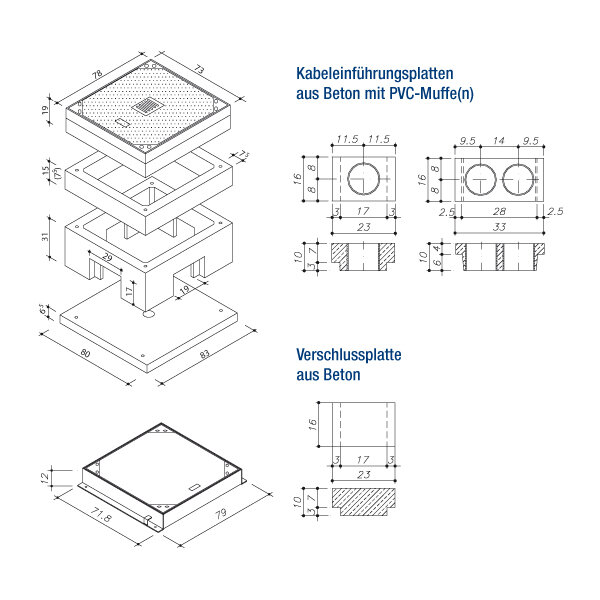

Schachtaufbau begehbar Gewichte
Deckel 65/60 cm i. L. Kl. B 125, mit Entlüftung (AM 76,5 x 71,5 cm) 110kg
Deckelrahmen 65/60 cm i. L.,. Kl. B 125,
19 cm 		69kg
Zwischenrahmen, 15 cm 71kg
Kastenrahmen, 31 cm 118kg
Bodenplatte mit Sickerloch, 6,5 cm 80kg
Rundstahlstäbe d=8mm / L=500mm 1kg
Schacht komplett 449kg
Schachtabdeckung 65/60 cm i. L.
Klasse D 400 		Gewichte
Deckel 65/60 cm i. L. Kl. D 400, ohne Entlüftung (AM 68 x 70 cm) 118kg
Deckelrahmen 65/60 cm i. L., Kl. D 400, 12 cm 25kg
Schachtabdeckung komplett 143kg
