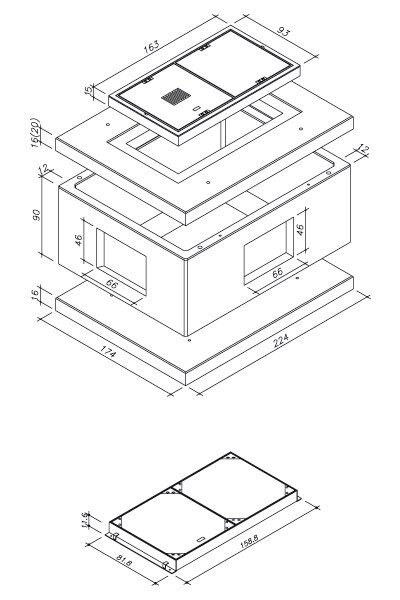

Kabelschacht 200 x 150 x 105 cm i. L.

KABELSCHACHT

200 x 150 x 105 (110) cm i. L.

Beton: ≥ C 35/45 DIN 1045

Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:

  • Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
  • Straßenverkehr (max. 100 kN Radlast)

DIN 4085 »Berechnung des Erddrucks«.

Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400

Ferner sind lieferbar:

  • Schachtabdeckungen ohne Entlüftung
  • Auspflasterbare Schachtabdeckung
  • Tagwasserdichte Schachtabdeckung
  • Verschraubte/ verriegelbare Abdeckung
  • Schmutzschale, rund, PVC oder feuerverzinkt
  • Deckenplatte mit Einstiegsöffnung (Lage nach Angabe)
  • 70/70 cm i. L.
  • Ausgleichsrahmen (siehe Sonderprospekt Ausgleichsrahmen)
  • Zwischenrahmen, 45 cm
  • Einbau von Muffen; Lage, Anzahl und Größe nach Angabe möglich
  • Verschlussbecher z. B. DN 110 für nicht benötigte Öffnungen

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

Schachtaufbau begehbar Gewichte
Deckel 70/70 cm i. L. Kl. B 125, mit Entlüftung 142kg
Deckel 70/70 cm i. L. Kl. B 125, ohne Entlüftung 142kg
Deckelrahmen 140/70 cm i. L., Kl. B 400, 15 cm 152kg
Deckenplatte, 16 cm 1.222kg
Zwischenrahmen mit Blindfenster, 90 cm 2.348kg
Bodenplatte mit Sickerloch, 16 cm 1.656kg
Schacht komplett 5.662kg
Schachtaufbau befahrbar Gewichte
Deckel 70/70 cm i. L. Kl. D 400, ohne Entlüftung 169kg
Deckel 70/70 cm i. L. Kl. D 400, ohne Entlüftung 169kg
Deckelrahmen 140/70 cm i. L., Kl. D 400, 12 cm 41kg
Deckenplatte, 20 cm 1.535kg
Zwischenrahmen mit Blindfenster, 90 cm 2.348kg
Bodenplatte mit Sickerloch, 16 cm 1.656kg
Schacht komplett 5.918kg
