MONOLITHISCHE BEHÄLTER DN 1000 – DN 3000

198,32 KB

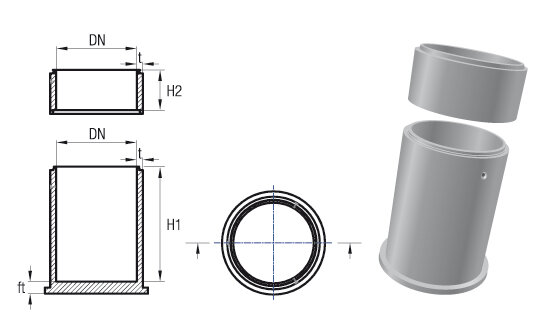

Nenn- weite	Wand- dicke	Sohl- dicke	lichte Höhe Bodenteil	Höhe Aufbauteil	Gewicht	Gewicht Bodenplatte	Gewichtsklasse Verlegeanker
DN	t	ft	H1	H2
[mm]	[mm]	[mm]	[mm]	[mm]	[ca. kg/ stm]	[ca. kg/ St.]	[t]
1000	150	150	1600	-	1300	280	3 x 3 – 5
1000	150	150	1800	-	1300	280	3 x 3 – 5
1200	150	150 a)	350–2850	500–2750	1550	400	3 x 3 – 5
1500	150	150 d)	350–2850	500–2750	1900	635	3 x 3 – 5
2000	150	150 d)	350–2850	500–2750	2400	1130	3 x 3 – 5
2500	150	150 a)	350–2850	500–2750	3000	1770	3 x 6 – 10
2500	150	150 b)	350–2850	500–2750	3000	1770	3 x 6 – 10
3000	150	230 b)	300–2270	500–2100	3600	3400	3 x 6 – 10

^a)Sohldicke mit Auftriebsicherung 150 mm; ^b)Sohldicke mit Auftriebsicherung 200 mm;^c)Sohldicke mit Auftriebsicherung 230 mm; ^d)Sohldicke mit Auftriebsicherung 300 mm
