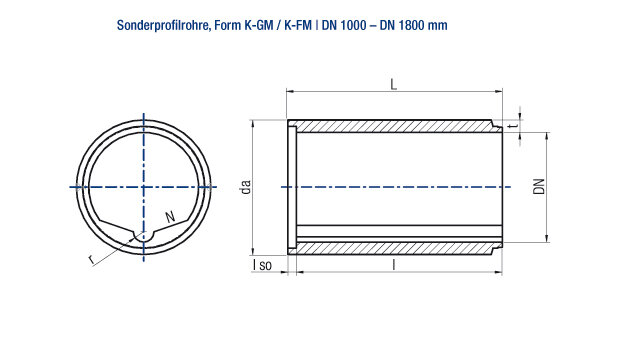

SONDERPROFILROHRE DIN EN 1916 UND DIN V 1201 FORM K-GM BZW. FORM K-FM MIT KEILGLEITDICHTUNG BZW. INTEGRIERTER DICHTUNG DN 1000 – DN 1800 MONOLITHISCH HERGESTELLT AUS EINEM GUSS
Einsatzbereich:
Mischwasserkanäle mit im Normalbetrieb verringerter Abwassermenge.
- Alle Rohre mit DEHA-Anker; die Ankermulden sind vor dem Verfüllen des Rohrgrabens wasserdicht zu verschließen.
- Maßtoleranzen und technische Änderungen vorbehalten.
- Lieferzeit auf Anfrage.
| Nenn- weite | Berme Neigung | Wand- stärke | Außen ø | Radius | Baulänge | Muffen- art | nutzbarer Querschnitt | Rohr- gewicht | Dichtung |
|---|---|---|---|---|---|---|---|---|---|
| DN | N | t | da | r | l | GM / FM | A | G | |
| [mm] | [mm] | [mm] | [mm] | [m] | [m²] | [ca. kg/m] | |||
| 1000 | 1:3 | 120 | 1240 | 125 | 3,00 | GM | 0,732 | 1189 | integr. |
| 1100 | 1:10 | 130 | 1360 | 160 | 3,00 | GM | 0,898 | 1384 | integr. |
| 1200 | 1:3 | 139 | 1480 | 160 | 2,50/3,00 | GM | 0,940 | 2002 | integr. |
| 1300 | 1:3 | 150 | 1600 | 190 | 2,50/3,00 | FM | 1,219 | 1950 | Keil |
| 1400 | 1:2 | 160 | 1720 | 150 | 2,50/3,00 | FM | 1,445 | 2196 | Keil |
| 1500 | 1:3 | 170 | 1840 | 200 | 2,50/3,00 | FM | 1,642 | 2543 | Keil |
| 1600 | 1:3 | 180 | 1960 | 150 | 2,50/3,00 | FM | 1,895 | 2805 | Keil |
| 1800 | 1:3 | 200 | 2200 | 150 | 2,50/3,00 | FM | 2,408 | 3483 | Keil |
