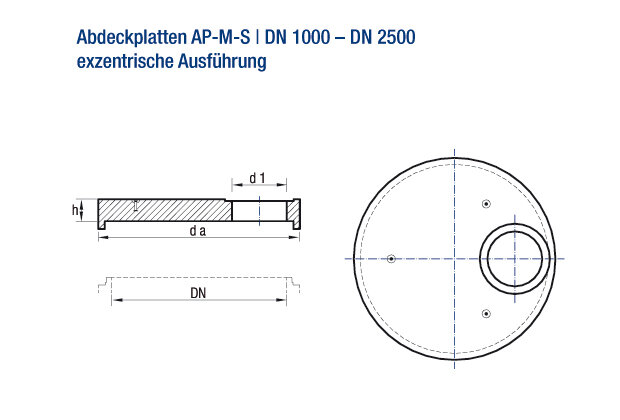

ABDECKPLATTEN AP-M-S | DIN EN 1917 / DIN V 4034-1
DN 1000 – DN 2500 exzentrische Ausführung
- Weitere Kombinationsmöglichkeiten auf Anfrage (z.B. zentrische Lage).
- Maßtoleranzen und technische Änderungen vorbehalten.
- Lieferzeit auf Anfrage.
| Nennweite | Belastbarkeit | Außen ø | Loch ø | Plattendicke | Gewicht |
|---|---|---|---|---|---|
| DN | da | d1 | h | G | |
| [mm] | [mm] | [mm] | [mm] | [ca. kg/St.] | |
| 1000 | SLW 60 | 1320 | 625 | 200 | 550 |
| 1200 | SLW 60 | 1550 | 625 | 200 | 850 |
| 1500 | SLW 60 | 1860 | 625 | 200 | 1350 |
| 2000 | SLW 60 | 2300 | 625 | 250 | 2440 |
| 2500 | SLW 60 | 2800 | 625 | 250 | 3800 |
