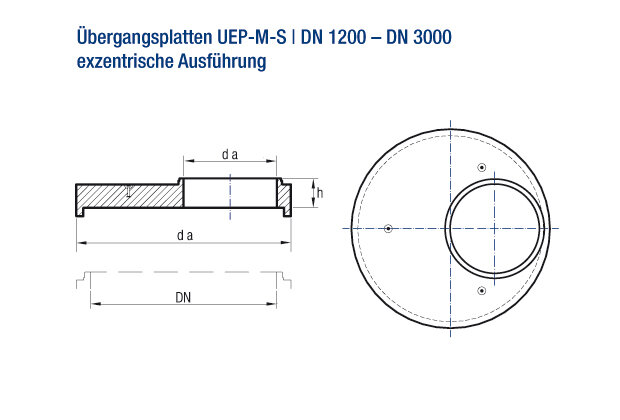

ÜBERGANGSPLATTEN UEP-M-S | DIN EN 1917 / DIN V 4034-1

DN 1200 – DN 3000 exzentrische Ausführung

  • Weitere Kombinationsmöglichkeiten auf Anfrage (z.B. zentrische Lage).
  • Maßtoleranzen und technische Änderungen vorbehalten.
  • Lieferzeit auf Anfrage.

Übergangsplatten UEP-M-S | DIN EN 1917 / DIN V 4034-1

Download

182,77 KB

Nennweite Belastbarkeit Außen ø Loch ø Plattendicke Nutzhöhe Gewicht
DN da d1 h G
[mm] [mm] [mm] [mm] [mm] [ca. kg/St.]
1200 SLW 60 1550 1000 200 270 1010
1500 SLW 60 1860 1000 200 270 1560
2000 SLW 60 2300 1000 250 320 2180
2000 SLW 60 2300 1200 250 320 1960
2000 SLW 60 2300 1500 250 320 1750
2500 SLW 60 2800 1000 250 320 3570
2500 SLW 60 2800 1200 250 320 3250
2500 SLW 60 2800 1500 250 320 3040
3000 SLW 60 3300 1000 300 370 ca. 6000
3000 SLW 60 3300 1200 300 370 ca. 6000
3000 SLW 60 3300 1500 300 370 ca. 6000
