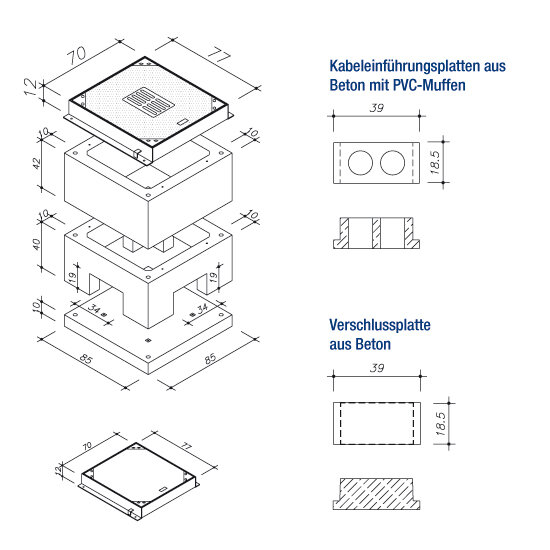

AUFBAUSCHACHT GRÖSSE II
EBA-Typzulassung bis zu einer Einbautiefe von 2,50 m
65 x 65 cm i. L./ 85 x 85 cm Außenmaß
Beton: C 35/45 DIN 1045
Unterbau bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
- Straßenverkehr (max. 100 kN Radlast)
- EBA-Grundlage zur Bemessung von Kabelschächten in Eisenbahnanlagen
Schachtabdeckungen nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400
Ferner sind lieferbar:
- Schachtabdeckungen ohne Entlüftung
- Auspflasterbare Schachtabdeckung
- Tagwasserdichte Schachtabdeckung
- Wasserdichte Schachtabdeckung
- Verschraubte/verriegelbare Abdeckung
- Schmutzschale, rund, PVC oder feuerverzinkt
- Zwischenrahmen 20 cm
- Zwischenrahmen 40 cm
- Verschlussbecher DN 110 für nicht benötigte Öffnungen
Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.
| Schachtaufbau begehbar | Gewichte |
|---|---|
| Deckel 65/65 cm i. L. Kl. B 125, mit Entlüftung | 140kg |
| Deckelrahmen 65/65 cm i. L., Kl. B 125, 12 cm | 25kg |
| Zwischenrahmen, 42 cm | 288kg |
| Unterrahmen, 40 cm | 232kg |
| Bodenplatte mit Sickerloch, 10 cm | 166kg |
| 1 Satz Stahldollen ø 10 mm/ L = 800 mm | 2kg |
| Schacht komplett | 853kg |
| Schachtabdeckung 65/65 cm i. L. Klasse D 400 | Gewichte |
|---|---|
| Deckel 65/65 cm i. L. Kl. D 400, ohne Entlüftung | 140kg |
| Deckelrahmen 65/65 cm i. L., Kl. D 400, 12 cm | 25kg |
| Schachtabdeckung komplett | 165kg |
