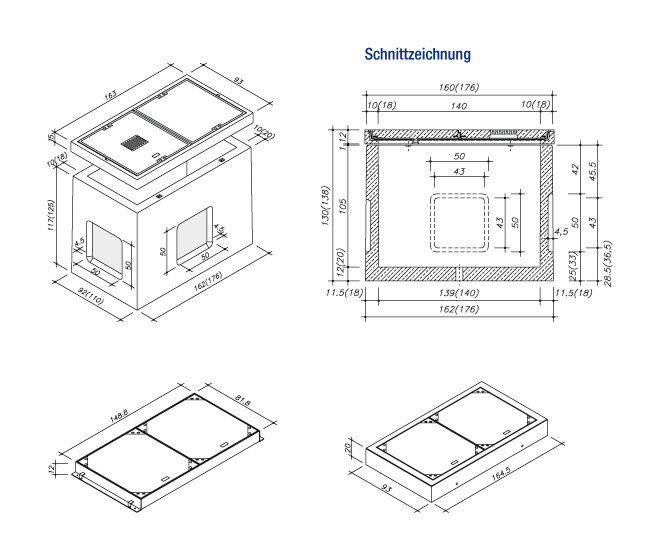

TOPFSCHACHT
140 x 70 x 105 cm i. L.
Beton: ≥ C 35/45 DIN 1045 mit hohem Wassereindringwiderstand
Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
- Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
- Straßenverkehr (max. 100 kN Radlast)
- Flugzeugbetriebsflächen (300 kN Radlast)
DIN 4085 »Berechnung des Erddrucks«.
Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400 / Klasse F 900
Ferner sind lieferbar:
- Schachtabdeckungen ohne Entlüftung
- Auspflasterbare Schachtabdeckungen
- Tagwasserdichte Schachtabdeckung
- Verschraubte/verriegelbare Abdeckung
- Schmutzschale, rund, PVC oder feuerverzinkt
- Ausgleichsrahmen (siehe Sonderprospekt Ausgleichsrahmen)
- Verschlussbecher z. B. DN 110 für nicht benötigte Öffnungen
- Einbau von PVC-Muffen, Aussparungen (Lage und Größe nach Angabe) möglich
Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

Schachtaufbau begehbar | Gewichte |
---|---|
Deckel 70/70 cm i. L. Kl. B 125, mit Entlüftung | 142kg |
Deckel 70/70 cm i. L. Kl. B 125, ohne Entlüftung | 142kg |
Deckelrahmen 140/70 cm i. L., Kl. B 125, 15 cm | 152kg |
Unterteil, 117 cm | 1.644kg |
Schacht komplett | 2.080kg |
Schachtaufbau befahrbar, (Flugbetriebsflächen) | Gewichte |
---|---|
Deckel 70/70 cm i. L. Kl. D 400, ohne Entlüftung | 169kg |
(Deckel 70/70 cm i. L. Kl. F 900, ohne Entlüftung) | (197kg) |
Deckel 70/70 cm i. L. Kl. D 400, ohne Entlüftung | 169kg |
(Deckel 70/70 cm i. L. Kl. F 900, ohne Entlüftung) | (197kg) |
Deckelrahmen 140/70 cm i. L., Kl. D 400, 12 cm | 41kg |
(Deckelrahmen 140/70 cm i. L., Kl. F 900, 20 cm) | (244kg) |
Unterteil, 117 cm | 1.644kg |
(Unterteil, 125 cm) | (3.478kg) |
Schacht komplett Kl. D 400 | 2.023kg |
(Schacht komplett Kl. F 900) | (4.116kg) |
