Muffenausführung DN 2000 | DIN EN 1917 / DIN V 4034-1

MUFFENAUSFÜHRUNG DN 2000 | DIN EN 1917 / DIN V 4034-1

ANSCHLUSSMÖGLICHKEITEN:

B = Betonrohre DIN EN 1916 und DIN V 1201 FORM KF-F, K-M, KW-M, KFW-M
Stb = Stahlbetonrohre DIN EN 1916 und DIN V 1201
Stz = Steinzeugrohre L-N, K-N, K-H
PVC = KG-Rohre, Jumbo-Rohre, Ultra-Rib-Rohre
Guss = Gussrohre

sonstige Anschlüsse auf Anfrage (z. B. GfK, HDPE, PP usw.)

GERINNEAUSBILDUNG:

Beton bis Rohrscheitel oder bis max. 500 mm; gerade oder abgewinkelt; bis zu 2 zusätzliche Zuläufe; Berme in Beton

STEIGHILFEN:

Steigeisen DIN 1212 E
Steigbügel DIN V 19555

  • Maßtoleranzen und technische Änderungen vorbehalten.
  • Lieferzeit auf Anfrage.

DN 2500 und DN 3000 auf Anfrage möglich.

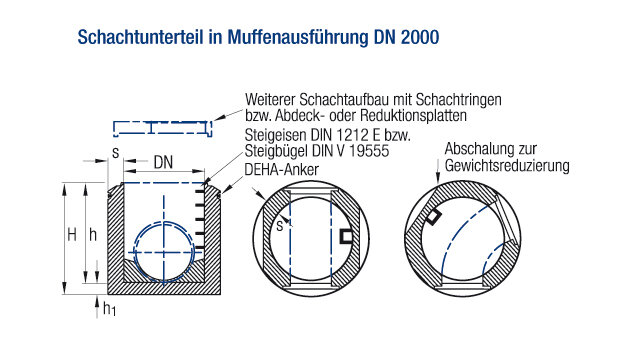

Schachtunterteil Muffenausführung DN 2000 | DIN EN 1917 / DIN V 4034-1

Download

220,38 KB

Nenn-
weite
Schacht-
höhe
Bau-
höhe
Boden-
stärke ca.
Wand-
stärke
max. NW B max. NW Stb max. NW Stz/Guss max. NW FZ/PVC Gewicht
DN H h h1 s DN DN DN DN G
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [ca. kg/St.]
2000 1690 1550 190 450 800 1200 1400 600 12000
2000 2390 2200 190 450 800 1500 1400 600 16000
