TOPFSCHACHT (P-SERIE)

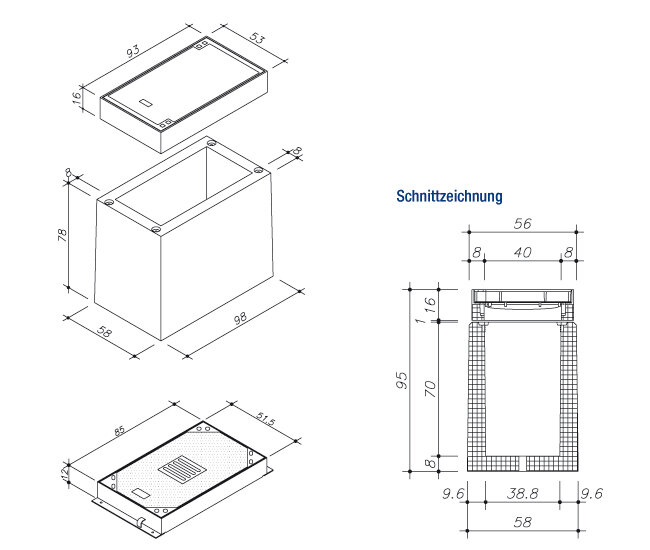

P-Schacht III als Kompaktschacht
80 x 40 x 70 cm i. L.
Beton: ≥ C 35/45 DIN 1045 mit hohem Wassereindringwiderstand
Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
- Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
- Straßenverkehr (max. 100 kN Radlast)
DIN 4085 »Berechnung des Erddrucks«.
Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400
Ferner sind lieferbar:
- Schachtabdeckungen ohne Entlüftung
- Auspflasterbare Schachtabdeckungen
- Wasserdichte Schachtabdeckung
- Tagwasserdichte Schachtabdeckung
- Verschraubte/verriegelbare Abdeckung
- Schmutzschale, eckig, PVC oder feuerverzinkt
- Ausgleichsrahmen 7,5 cm; 15 cm
- Verschlussbecher z.B. DN 110 für nicht benötigte Öffnungen
- Einbau von PVC-Muffen, Aussparungen (Lage und Größe nach Angabe) möglich
Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.
TOPFSCHACHT (P-SERIE)
| Schachtaufbau begehbar | Gewichte |
|---|---|
| Deckel 80/40 cm i. L. Kl. B 125, ohne Entlüftung | 109kg |
| Deckelrahmen 80/40 cm i. L., Kl. B 125, 19 cm | 87kg |
| Unterteil (4 PVC-Muffen DN 110 je Stirnseite als Beispiel), 78 cm | 511kg |
| Schacht komplett | 707kg |
| Schachtabdeckung 80/40 cm i. L. Klasse D 400 | Gewichte |
|---|---|
| Deckel 80/40 cm i. L. Kl. D 400, mit Entlüftung | 114kg |
| Deckelrahmen 80/40 cm i. L., Kl. D 400, 12 cm | 24kg |
| Schachtabdeckung komplett | 138kg |
