Eiprofilrohre

STAHLBETON-EIPROFILROHRE DIN EN 1916 UND DIN V 1201 MIT INTEGRIERTER DICHTUNG DN 300/450 – DN 1400/2100 – SCHALUNGSERHÄRTET –

  • Auch lieferbar mit Sohlschale oder Vollauskleidung aus BKU I (PVC hart) oder BKU II (PE-HD)
  • Maßtoleranzen und technische Änderungen vorbehalten.
  • Lieferzeit auf Anfrage.

Detaillierte Informationen zur Wanddicke Kämpfer / Scheitel und Sohle erhalten sie im PDF-Download.

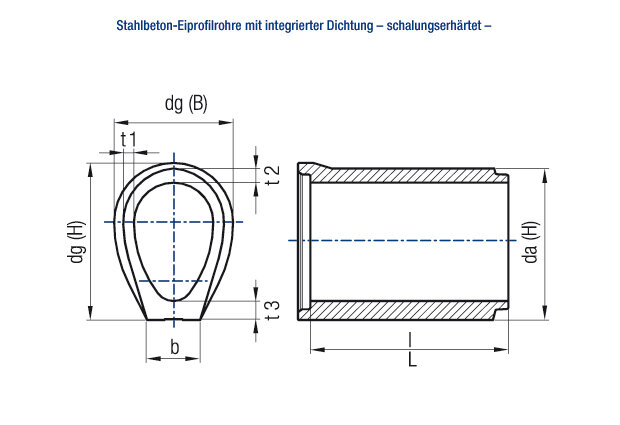

STAHLBETON-EIPROFILROHRE DIN EN 1916 UND DIN V 1201 MIT INTEGRIERTER DICHTUNG DN 300/450 – DN 1400/2100 – SCHALUNGSERHÄRTET

Download

169,73 KB

Nenn-
weite
Glocke
außen (B)
Glocke
außen (H)
Fuß-
breite
Regelbau-
länge
Rohr-
länge
Nutzbarer
Quer-
schnitt
Rohr-
gewicht ca.
DN dg (B) dg (H) b I L A
[mm] [mm] [mm] [mm] [m] [m] [m²] [kg/m]
300/450 610 755 260 2,50 2,62 0,103 395
400/600 710 905 280 2,50 2,62 0,184 500
500/750 870 1115 390 2,50 2,63 0,287 760
500/750 870 1115 380 3,00 3,13 0,287 776
600/900 980 1265 450 2,50 2,63 0,413 900
600/900 970 1265 430 3,00 3,13 0,413 957
700/1050 1100 1445 500 2,50 2,63 0,561 1100
700/1050 1100 1445 480 3,00 3,13 0,561 1197
700/1250 1130 1670 480 3,00 3,13 0,670 1440
800/1200 1230 1625 550 2,50 2,63 0,735 1440
800/1200 1230 1625 540 3,00 3,13 0,735 1477
900/1350 1370 1810 600 2,50 2,66 0,930 1635
900/1350 1350 1805 600 3,00 3,16 0,930 1727
1000/1500 1500 1990 670 2,50 2,66 1,149 2050
1000/1500 1490 1985 650 3,00 3,16 1,149 2097
1200/1800 1770 2355 790 2,50 2,66 1,654 2910
1200/1800 1750 2345 790 3,00 3,16 1,654 2777
1400/2100 1990 2685 870 2,50 2,66 2,251 3508
