MUFFENAUSFÜHRUNG DN 1000 – DN 1200 – DN 1500 | DIN EN 1917 / DIN V 4034-1

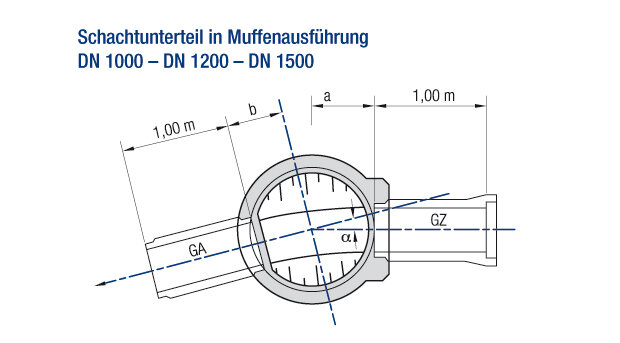

Schachtunterteil Muffenausführung DN 1000 – DN 1200 – DN 1500 | DIN EN 1917 / DIN V 4034-1

Download

174,77 KB

Abstecklängen
Schachtdurchmesser 		Nennweite
Stb-Rohr 		Abstecklänge*
Einlauf 		Abstecklänge* Auslauf
DN DN a b
[m] [mm] [m] [m]
1000 300 0,55 0,50
1000 400 0,55 0,50
1000 500 0,55 0,40
1000 600 0,55 0,40
1200 300 0,60 0,65
1200 400 0,60 0,65
1200 500 0,60 0,65
1200 600 0,60 0,65
1200 700 0,50 0,65
1200 800 0,50 0,65
1500 300 0,60 0,80
1500 400 0,60 0,80
1500 500 0,60 0,80
1500 600 0,60 0,80
1500 700 0,60 0,80
1500 800 0,60 0,80
1500 900 0,60 0,80
1500 1000 0,60 0,80

* Längen bei Standardgefälle
