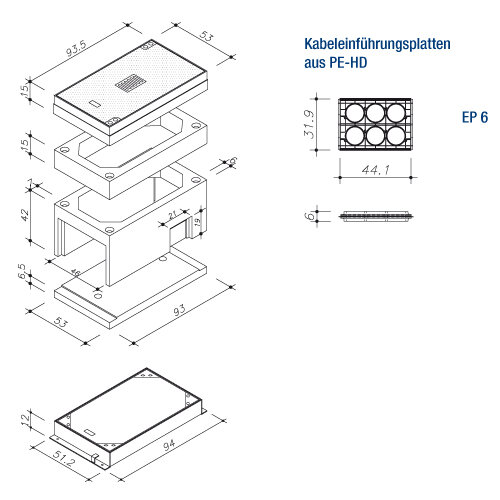

ABZWEIGKASTEN 83
80 x 40 cm i. L.
Beton: ≥ C 35/45 DIN 1045
Schachtabdeckung nach DIN EN 124 und DIN 122
Klasse B 125 / Klasse D 400
Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:
- Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
- Straßenverkehr (max. 100 kN Radlast)
DIN 4085 »Berechnung des Erddrucks«.
Ferner sind lieferbar:
- Schachtabdeckung ohne Entlüftung
- Auspflasterbare Schachtabdeckung
- Tagwasserdichte Schachtabdeckung
- Wasserdichte Schachtabdeckung
- Verschraubte / verriegelbare Schachtabdeckung
- Schmutzschale, eckig, PVC oder feuerverzinkt
- Verschlussbecher DN 110 für nicht benötigte Öffnungen
- Zwischenrahmen 7,5 cm
Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.
| Schachtaufbau begehbar | Gewichte |
|---|---|
| Deckel 80/40 cm i. L. Kl. B 125, mit Entlüftung | 109kg |
| Deckelrahmen 80/40 cm i. L., Kl. B 125, 15 cm | 87kg |
| Zwischenrahmen, 15 cm | 74kg |
| Kastenrahmen, 42 cm | 145kg |
| Bodenplatte mit 2 Sickerlöchern, 6,5 cm | 70kg |
| Schacht komplett | 485kg |
| Schachtabdeckung 80/40 cm i. L. Klasse D 400 | Gewichte |
|---|---|
| Deckel 80/40 cm i. L. Kl. D 400, ohne Entlüftung (AM 83,5 x 49,5 cm) | 118kg |
| Deckelrahmen 80/40 cm i. L., Kl. D 400, 12 cm | 24kg |
| Schachtabdeckung komplett | 142kg |
