Aufbauschacht Größe III

AUFBAUSCHACHT GRÖSSE III

EBA-Typzulassung bis zu einer Einbautiefe von 2,50 m

117 x 65 cm i. L./ 137 x 85 cm Außenmaß
Beton: C 35/45 DIN 1045

Unterbau bemessen nach DIN Fachbericht 101 für Einwirkungen aus:

  • Straßenverkehr (max. 100 kN Radlast)
  • EBA-Grundlage zur Bemessung von Kabelschächten in Eisenbahnanlagen

Schachtabdeckungen nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400

Ferner sind lieferbar:

  • Schachtabdeckungen ohne Entlüftung
  • Auspflasterbare Schachtabdeckung
  • Tagwasserdichte Schachtabdeckung
  • Wasserdichte Schachtabdeckung
  • Verschraubte/verriegelbare Abdeckung
  • Schmutzschale, rund, PVC oder feuerverzinkt
  • Zwischenrahmen 20 cm
  • Zwischenrahmen 40 cm
  • Verschlussbecher DN 110 für nicht benötigte Öffnungen

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

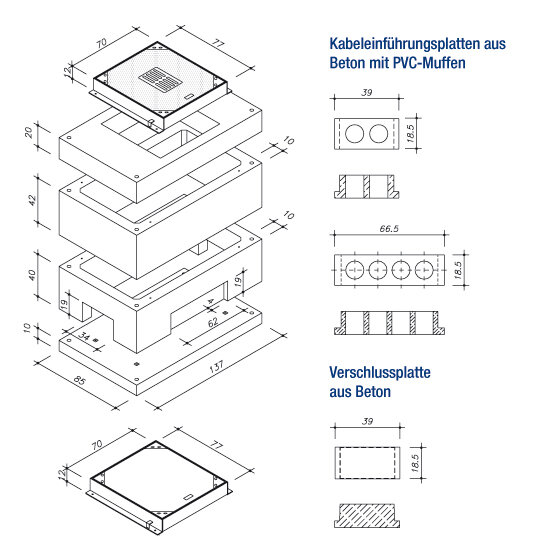

Schachtaufbau begehbar Gewichte
Deckel 65/65 cm i. L. Kl. B 125, mit Entlüftung 140kg
Deckelrahmen 65/65 cm i. L., Kl. B 125, 12 cm 25kg
Deckenplatte (Einstieg 65/65 cm), 20 cm 365kg
Zwischenrahmen, 42 cm 424kg
Unterrahmen, 40 cm 313kg
Bodenplatte mit Sickerloch, 10 cm 291kg
1 Satz Stahldollen ø 10 mm/ L = 1000 mm 2kg
Schacht komplett 1.560kg
Schachtabdeckung 65/65 cm i. L.
Klasse D 400
Gewichte
Deckel 65/65 cm i. L. Kl. D 400, ohne Entlüftung 140kg
Deckelrahmen 65/65 cm i. L., Kl. D 400, 12 cm 25kg
Schachtabdeckung komplett 165kg
