STAHLBETONROHRE NACH DIN EN 1916 UND DIN V 1201 VIBRATIONSVERFAHREN (MIT FALZMUFFE) DN 1300 MM BIS DN 3000 MM

STAHLBETONROHRE NACH DIN EN 1916 UND DIN V 1201 VIBRATIONSVERFAHREN (MIT FALZMUFFE) DN 1300 MM BIS DN 3000 MM

Download

208,84 KB

Nenn-
weite 		Außen
ø 		Wand-
stärke 		Bau-
länge 		Rohr-
länge 		Muffen-
tiefe 		Rohr-
gewicht

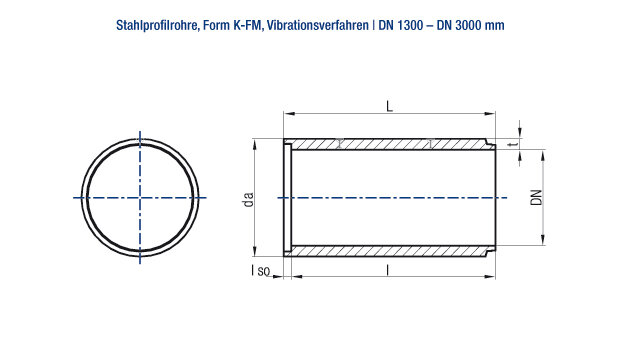

DN da t l L l so G
[mm] [mm] [mm] [m] [m] [mm] [kg/m]
1300 1600 150 2,50/3,00 2,62/3,12 120 1737
1400 1720 160 2,50/3,00 2,62/3,12 120 1960
1500 1840 170 2,50/3,00 2,62/3,12 120 2203
1600 1950 175 2,50/3,00 2,62/3,12 120 2387
1700 2080 190 2,50/3,00 2,63/3,13 130 2820
1800 2160 180 2,50/3,00 2,65/3,15 150 2800
1800 2170 185 2,50/3,00 2,63/3,13 130 2827
2000 2400 200 2,50/3,00 2,65/3,15 150 3450
2200 2640 220 2,50/3,00 2,65/3,15 150 4180
2400 2880 240 2,50 2,65 150 4980
2500 3000 250 3,00 3,15 150 5400
2600 3080 240 2,50 2,65 150 5260
2800 3360 280 2,50 2,65 150 6635
3000 3600 300 2,50 2,65 150 7800
