Topfschacht P-Serie 160 x 40 x 70 cm

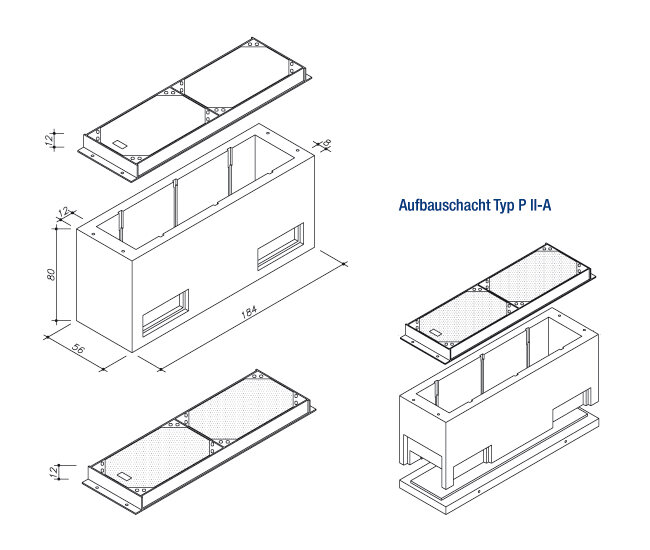

TOPFSCHACHT (P-SERIE)

P-Schacht II als Kompaktschacht
160 x 40 x 70 cm i. L.
Beton: ≥ C 35/45 DIN 1045 mit hohem Wassereindringwiderstand

Bemessen nach DIN Fachbericht 101 für Einwirkungen aus:

  • Fußgängerverkehr (außergewöhnlich max. 40 kN Radlast)
  • Straßenverkehr (max. 100 kN Radlast)

DIN 4085 »Berechnung des Erddrucks«.

Schachtabdeckung nach DIN EN 124 und DIN 1229
Klasse B 125 / Klasse D 400

Ferner sind lieferbar:

  • Schachtabdeckungen mit Entlüftung
  • Auspflasterbare Schachtabdeckungen
  • Tagwasserdichte Schachtabdeckung
  • Verschraubte/verriegelbare Abdeckung
  • WASI-Sicherheitsdeckel (siehe Sonderprospekt)
  • WADAPTER-Sicherheits-Verriegelung
  • Schmutzschale, eckig, PVC oder feuerverzinkt
  • Ausgleichsrahmen 8 cm, 10 cm, 20 cm, 30 cm
  • Verschlussbecher z. B. DN 110 für nicht benötigte Öffnungen
  • Einbau von PVC-Muffen, Aussparungen (Lage und Größe nach Angabe) möglich

Einbau:
Die Fugen zwischen den Bauteilen sind mit Zementmörtel nach DIN 1045 oder z.B. Schachtbaumörtel auszubilden.

Schachtaufbau begehbar Gewichte
Deckel 80/40 cm i. L. Kl. B 125, ohne Entlüftung 118kg
Deckel 80/40 cm i. L. Kl. B 125, ohne Entlüftung 118kg
Deckelrahmen 160/40 cm i. L., Kl. B 125, 12 cm 85kg
Unterteil, 80 cm 895kg
Schacht komplett 1.216kg
Schachtabdeckung 160/40 cm i. L. Klasse D 400 Gewichte
Deckel 80/40 cm i. L. Kl. D 400, ohne Entlüftung 118kg
Deckel 80/40 cm i. L. Kl. D 400, ohne Entlüftung 118kg
Deckelrahmen 160/40 cm i. L., Kl. D 400, 12 cm 85kg
Schachtabdeckung komplett 321kg
