Kompakter Abzweigkasten aus Beton C 35/45 nach DIN 1045 mit 65 × 40 cm Lichtmaß und flachem 31 cm Kastenrahmen – lieferbar ausschließlich als Klasse B 125 (begehbar, 324 kg komplett).
Der Typ I ist die kompaktere Ausführung des Standard-Abzweigkastens. Mit 31 cm Kastenrahmen (statt 42 cm beim 2002 EP) und nur 324 kg Gesamtgewicht ist er die Variante der Wahl für flache Kabeltrassen in Gehwegen, Plätzen und Parkbuchten, wo die Grabentiefe begrenzt ist.
| Bauteil | Gewicht |
|---|---|
| Deckel 65/40 cm i. L. Kl. B 125, mit Entlüftung (AM 76,6 × 51,6 cm) | 85 kg |
| Deckelrahmen 65/40 cm i. L., Kl. B 125, 18 cm | 67 kg |
| Zwischenrahmen, 15 cm | 41 kg |
| Kastenrahmen, 31 cm | 68 kg |
| Bodenplatte mit Sickerloch, 7 cm | 62 kg |
| Rundstahlstäbe ø 8 mm / L = 500 mm | 1 kg |
| Schacht komplett | 324 kg |
| Bauteil | Gewicht |
|---|---|
| Deckel 65/40 cm i. L. Kl. B 125, ohne Entlüftung (AM 76,6 x 51,6 cm) | 89kg |
| Deckelrahmen 65/40 cm i. L., Kl. B 125, 18 cm | 67kg |
| Schachtabdeckung komplett | 156kg |
Mit nur 31 cm Kastenrahmenhöhe und 68 kg Kastenrahmengewicht ist der Typ I 65 × 40 wesentlich kompakter als der 2002 EP (42 cm, 122 kg). Ideal bei begrenzter Grabentiefe.
Mit 324 kg Gesamtgewicht und nur 85 kg schwerstem Einzelbauteil (Deckel) lässt sich der Typ I auf jeder Baustelle mit einem Standard-Minikran oder Baustellenhebezeug problemlos montieren.
Typ I 65 × 40 wird werksseitig nur als B 125 angeboten. Für befahrbare Einsätze (D 400) steht der Typ II 65 × 40 bereit, der ausschließlich in D 400 gefertigt wird.
Der Satz Rundstahlstäbe (ø 8 mm, L = 500 mm) zur horizontalen Lagesicherung der Rahmen ist im Lieferumfang enthalten.
Werksinterne Typbezeichnung für die kompakte Abzweigkasten-Ausführung mit reduzierter Kastenrahmenhöhe (31 cm). Abgrenzung zum Standard 2002 EP (42 cm Kastenrahmen) und zum Typ II (D 400-Exklusivvariante).
Lichtmaß 65 cm × 40 cm. Das kleinere der beiden Typ I-Formate (neben 65 × 60 cm). Außenmaße Abdeckung 76,6 × 51,6 cm – identisch zum 2002 EP 65 × 40.
Belastungsklasse nach DIN EN 124 mit 12,5 t Prüflast – geeignet für Gehwege, Radwege, Fußgängerzonen, PKW-Parkflächen und Garten- und Landschaftsbau. Für Fahrbahnen ist der Typ II 65 × 40 (D 400) zu wählen.
Die Baugrube wird mit einer verdichteten Sand- oder Kiestragschicht von 10 bis 15 cm planeben vorbereitet. Die Bodenplatte mit Sickerloch (7 cm) wird waagerecht abgesetzt. Kastenrahmen (31 cm), Zwischenrahmen (15 cm) und Deckelrahmen (18 cm) werden nacheinander mit Zementmörtel nach DIN 1045-2 oder MöFix-Schachtbaumörtel vermörtelt (Fugendicke ≥ 1,0 cm). Die Rundstahlstäbe ø 8 mm / L = 500 mm werden in die Aussparungen eingebracht und sichern die Rahmenebenen gegen horizontales Verschieben. Frische Mörtelfugen dürfen nicht mit Vibrationsplatten überwalzt werden.
Lichtmaße 65 × 40 cm i. L., Außenmaße Abdeckung 76,6 × 51,6 cm – identisch zum 2002 EP 65 × 40. Der Unterschied liegt im Kastenrahmen: Typ I hat 31 cm, 2002 EP hat 42 cm Höhe.

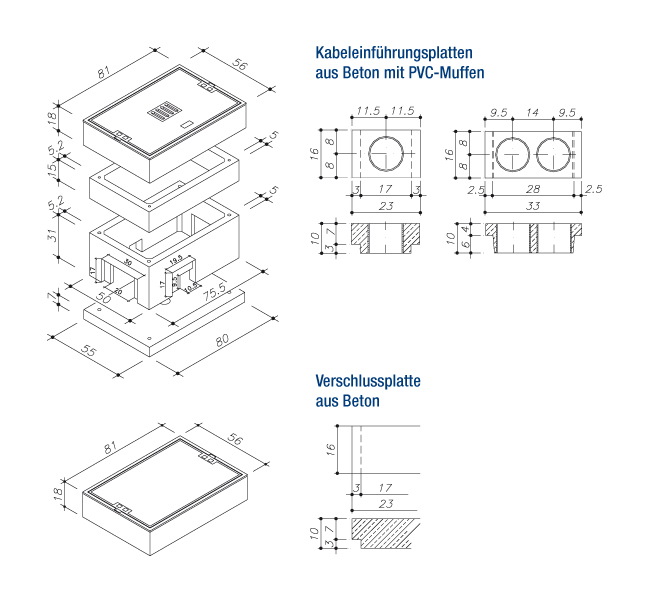

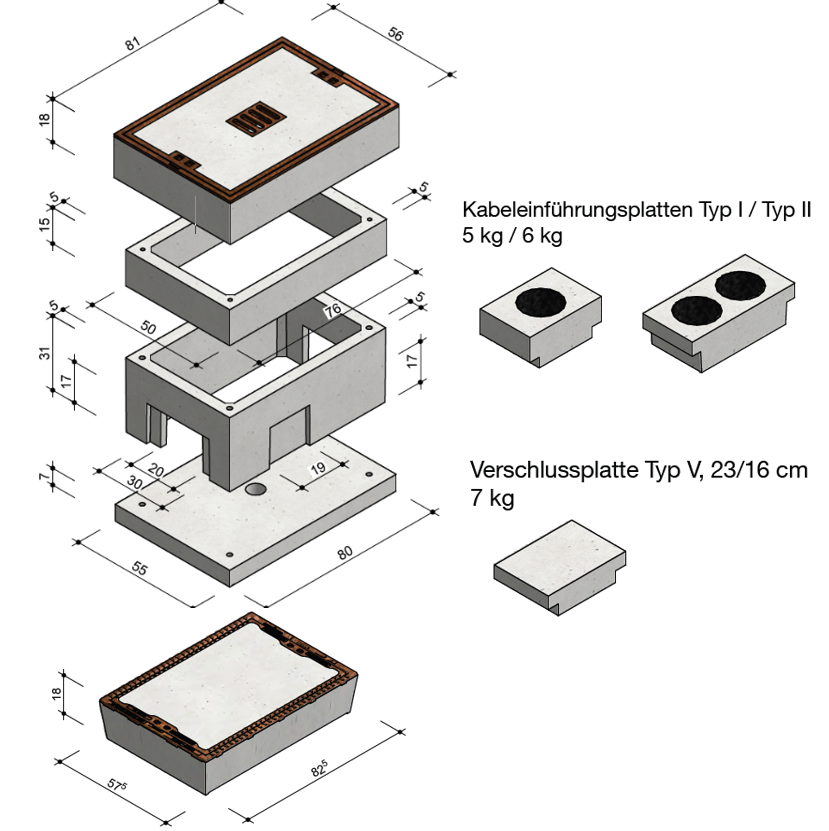

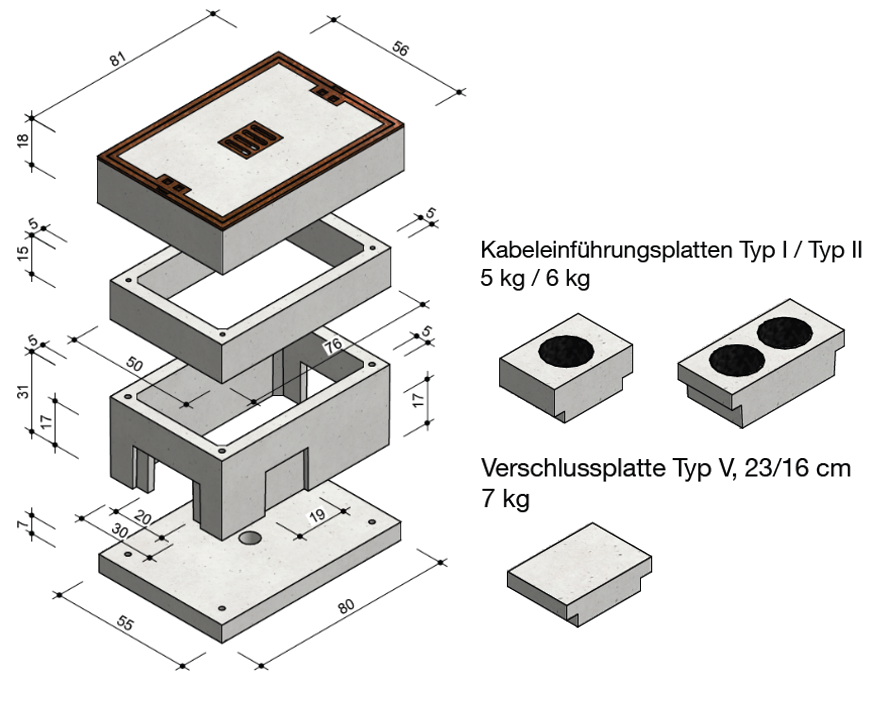

Der komplette Schacht (B 125 mit Entlüftung) wiegt 324 kg und besteht aus Deckel (85 kg), Deckelrahmen 18 cm (67 kg), Zwischenrahmen 15 cm (41 kg), Kastenrahmen 31 cm (68 kg), Bodenplatte mit Sickerloch 7 cm (62 kg) und Rundstahlstäben (1 kg).
Der Typ I 65 × 40 wird werksseitig ausschließlich in B 125 gefertigt. Für befahrbare Einsätze im Format 65 × 40 ist der Typ II 65 × 40 (384 kg, exklusiv D 400) die passende Wahl. Alternativ deckt der 2002 EP 65 × 40 beide Klassen ab.
Der Typ I hat einen kompakteren Kastenrahmen (31 cm vs. 42 cm) und ist mit 324 kg etwa 50 kg leichter als der 2002 EP (377 kg). Der Typ I eignet sich für flache Trassen mit begrenzter Grabentiefe, der 2002 EP für Standardsituationen und tiefere Verlegungen.
Standardtiefe mit einem Zwischenrahmen (15 cm) liegt bei etwa 0,6 m. Durch zusätzliche Zwischenrahmen erweiterbar in 15-cm-Schritten. Typ I ist speziell für flache Einbauten konzipiert – bei größeren Einbautiefen ist der 2002 EP mit 42 cm Kastenrahmen wirtschaftlicher.
Ja. Die Standardabdeckung B 125 hat Entlüftung (85 kg Deckel), auf Anfrage ist auch eine Variante ohne Entlüftung lieferbar (89 kg Deckel). Die Entscheidung hängt vom Einbauort ab: in Staubbereichen oder unter Regenwasserflüssen ist eine geschlossene Abdeckung sinnvoll.
Beton C 35/45 nach DIN 1045, Bemessung nach DIN Fachbericht 101 (Einwirkungen) und DIN 4085 (Erddruck). Die Schachtabdeckung B 125 entspricht DIN EN 124 und DIN 1229.
