Die Abdeckplatten AP-M-S sind der obere Abschluss eines Schachtbauwerks in flacher Bauweise. Sie reduzieren den Schachtdurchmesser direkt auf den Standard-Einstieg 625 mm und ersetzen den klassischen konischen Übergang (Konus). Verfügbar in DN 1000, 1200, 1500, 2000 und 2500 mit Belastbarkeit SLW 60.

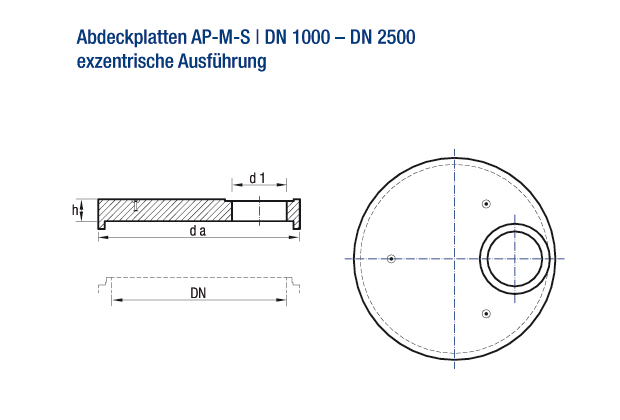

Die exzentrische Bauform ordnet die Einstiegsöffnung von 625 mm seitlich versetzt an – nicht mittig. Das ermöglicht den Einbau von Steighilfen oder Leitern direkt an der Schachtwand und schafft einen sicheren, ergonomischen Einstieg. Die Belastbarkeit SLW 60 (entsprechend der höchsten Schwerlast-Klasse) wird durch die massiven Plattendicken von 200 mm (DN 1000–1500) oder 250 mm (DN 2000–2500) erreicht.
| Nennweite DN [mm] |
Belastbarkeit |
Außen ø da [mm] |
Loch ø d1 [mm] |
Plattendicke h [mm] |
Gewicht G [ca. kg/St.] |
|---|---|---|---|---|---|
| 1000 | SLW 60 | 1320 | 625 | 200 | 550 |
| 1200 | SLW 60 | 1550 | 625 | 200 | 850 |
| 1500 | SLW 60 | 1860 | 625 | 200 | 1350 |
| 2000 | SLW 60 | 2300 | 625 | 250 | 2440 |
| 2500 | SLW 60 | 2800 | 625 | 250 | 3800 |
Die Abdeckplatten AP-M-S sind die bevorzugte Lösung, wenn ein flacher oberer Schachtabschluss benötigt wird – etwa bei Kanälen mit geringer Überdeckung, in Flachbau-Situationen oder wenn der Schachtdurchmesser direkt auf den Standard-Einstieg reduziert werden soll ohne zusätzliche konische Bauteile.
Die Werkskennung: AP = Abdeckplatte, M = Muffenausführung (für passgenaue Auflage auf dem Schachtring), S = mit Sohldichtung/Sohlenauflage.
Die Einstiegsöffnung von 625 mm ist seitlich versetzt, nicht mittig. Vorteil: Steighilfen oder Leitern können an der Schachtwand montiert werden und bieten ergonomischen Zugang.
Die Belastbarkeitsklasse Schwerlastverkehr 60 Tonnen – die höchste Belastungsklasse für Straßenbau nach DIN. Damit sind die Abdeckplatten für alle Einsätze unter Fahrbahnen und Schwerlast-Industrieflächen geeignet.
Die Plattendicke von 200 mm (DN 1000–1500) oder 250 mm (DN 2000–2500) ist deutlich geringer als die Bauhöhe eines klassischen Konus (ca. 600 mm). Das spart Bauhöhe bei flachen Kanälen mit geringer Überdeckung.
Trotz der flachen Bauweise erreichen die Abdeckplatten die höchste Schwerlast-Klasse SLW 60. Sie sind für alle Einsätze unter Straßen, Autobahnen und Schwerlast-Industrieflächen ohne Einschränkung zugelassen.
Die Einstiegsöffnung 625 mm liegt seitlich – das ermöglicht Einbau von Steighilfen oder Leitern direkt an der Schachtwand. Der Einstieg ist sicherer und ergonomischer als bei zentrischer Anordnung.
Das hohe Eigengewicht (550 kg bei DN 1000 bis 3.800 kg bei DN 2500) sichert die Platte auch bei Verkehrslasten zuverlässig gegen Verschieben. In Verbindung mit einem Mörtelbett oder einer Schachtdichtung wird die Lagestabilität maximiert.
Schächte unter Fahrbahnen mit schweren Verkehrslasten. Die SLW 60-Belastbarkeit deckt alle Anforderungen des Straßenbaus ab, von Wohnstraßen bis zu schwer belasteten Autobahnen.
Kanalnetze mit geringer Überdeckung – typisch in innerstädtischen Gebieten oder bei Sanierungsprojekten mit bestehenden Nachbarbauwerken. Wo für einen klassischen Konus (600 mm Bauhöhe) kein Platz ist, bietet die Abdeckplatte die einzig machbare Lösung.
Abdeckung großer Sammelbehälter oder Revisionsschächte in Werkhallen und Außenanlagen. Bei DN 2000 oder DN 2500 entstehen Schächte mit beträchtlicher Innenfläche für Armaturen oder Einbauten.
Einsatz auf monolithischen Behältern oder Absenkschächten als abschließende Deckenplatte. Die exzentrische Einstiegsöffnung ermöglicht auch bei großen Bauwerken einen fluchtgerechten Einstieg entlang der Schachtwand.
Abdeckplatten werden in der Regel in ein Mörtelbett oder auf eine spezielle Schachtdichtung gesetzt, um die Dichtheit des Gesamtsystems nach DIN V 4034-1 zu gewährleisten. Die Fluchtung der exzentrischen Öffnung mit etwaigen Steighilfen muss vor dem Absetzen geprüft werden – einmal eingebaut, ist eine Korrektur aufwendig. Das Gewicht bis 3.800 kg (DN 2500) erfordert einen Kran mit ausreichender Tragkraft; integrierte Verlegeanker sind Standard.
Fertigung und Prüfung nach DIN EN 1917 (Unbewehrte, stahlfaserbewehrte und bewehrte Betonschächte) und DIN V 4034-1 (Schächte aus Beton, Stahlbeton und Stahlfaserbeton). Die Belastungsklasse SLW 60 entspricht der höchsten Schwerlast-Klasse für Straßen nach alter Normgeneration; in der aktuellen Normenfamilie korrespondiert sie mit LM 1 nach Eurocode 1. Die Einstiegsöffnung 625 mm entspricht dem Standard-Maß für Schachtabdeckungen nach DIN EN 124.
Ein flacher, oberer Schachtabschluss aus Stahlbeton, der den Schachtdurchmesser direkt auf den Standard-Einstieg von 625 mm reduziert. Die Bezeichnung AP-M-S bedeutet Abdeckplatte-Muffenausführung-Sohldichtung. Die exzentrische Ausführung hat die Einstiegsöffnung seitlich versetzt.
Die Einstiegsöffnung sitzt seitlich versetzt (nicht mittig), damit Steighilfen oder Leitern direkt an der Schachtwand montiert werden können. Das macht den Einstieg sicherer und ergonomischer. Zentrische Ausführung ist auf Anfrage verfügbar.
DN 1000, DN 1200, DN 1500, DN 2000 und DN 2500. Plattendicken: 200 mm (bis DN 1500), 250 mm (ab DN 2000).
SLW 60 – Schwerlastverkehr mit Achslasten bis 60 Tonnen, die höchste Straßen-Belastungsklasse. Damit sind die Abdeckplatten für alle Verkehrsflächen zugelassen, von Wohnstraßen über Autobahnen bis zu Schwerlast-Industrieflächen.
Bei flachen Kanälen mit geringer Überdeckung, wenn für einen klassischen Konus (Bauhöhe ca. 600 mm) kein Platz ist. Die Abdeckplatte (200 oder 250 mm dick) spart ca. 350 bis 400 mm Bauhöhe.
550 kg (DN 1000) bis 3.800 kg (DN 2500). Ab etwa 2.000 kg ist ein leistungsstarker Mobilkran für die Montage erforderlich; integrierte Verlegeanker sind Standard.
In ein Mörtelbett oder auf eine spezielle Schachtdichtung, um die Dichtheit nach DIN V 4034-1 zu gewährleisten. Die Fluchtung der exzentrischen Öffnung mit etwaigen Steighilfen muss vor dem Absetzen geprüft werden.
