Modularer Kabelschacht aus Beton C 35/45 nach DIN 1045 mit 117 × 65 cm Lichtmaß, 137 × 85 cm Außenmaß, 2,50 m EBA-Einbautiefe und 65/65 cm Einstiegsmaß – lieferbar begehbar (Klasse B 125) und befahrbar (Klasse D 400).
Die Größe III erweitert das EBA-Programm um den länglichen Schachtgrundriss von 117 × 65 cm i. L. Mit der fast doppelten Kammerlänge gegenüber Größe II bietet sie deutlich mehr Arbeitsraum für längere Kabelmuffen, Doppelabzweige und Verteileraufbauten – bei unverändert kompakter Kurzseite von 85 cm Außenmaß.
| Schachtaufbau begehbar | Gewicht |
|---|---|
| Deckel 65/65 cm i. L. Kl. B 125, mit Entlüftung | 140 kg |
| Deckelrahmen 65/65 cm i. L., Kl. B 125, 12 cm | 25 kg |
| Deckenplatte (Einstieg 65/65 cm), 20 cm | 365 kg |
| Zwischenrahmen, 42 cm | 424 kg |
| Unterrahmen, 40 cm | 313 kg |
| Bodenplatte mit Sickerloch, 10 cm | 291 kg |
| 1 Satz Stahldollen ø 10 mm / L = 1000 mm | 2 kg |
| Schacht komplett | 1.560 kg |
| Schachtabdeckung 65/65 cm i. L. Klasse D 400 | Gewicht |
|---|---|
| Deckel 65/65 cm i. L. Kl. D 400, ohne Entlüftung | 140 kg |
| Deckelrahmen 65/65 cm i. L., Kl. D 400, 12 cm | 25 kg |
| Schachtabdeckung komplett | 165 kg |
Größe III schließt die Lücke zwischen dem kompakten Größe-II-Schacht und den breiteren Großformaten. Die längliche Kammergeometrie erlaubt die Montage längerer Muffen oder zweier nebeneinanderliegender Abzweige, während die quadratische Deckenplatte mit 65/65-cm-Einstieg dieselbe Abdeckung wie Größe II ermöglicht – das vereinfacht Lagerhaltung und Ersatzteilmanagement.

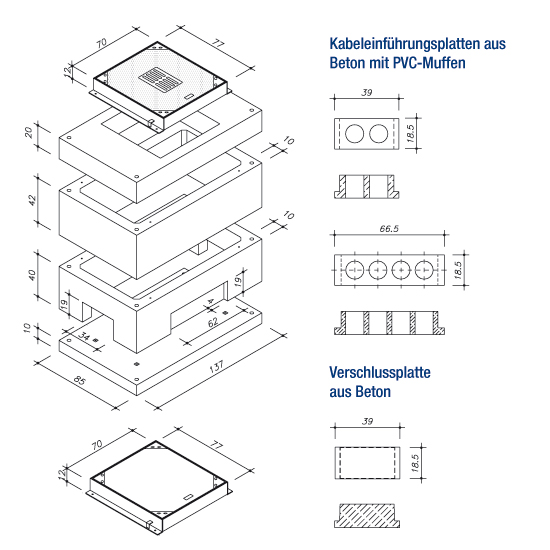

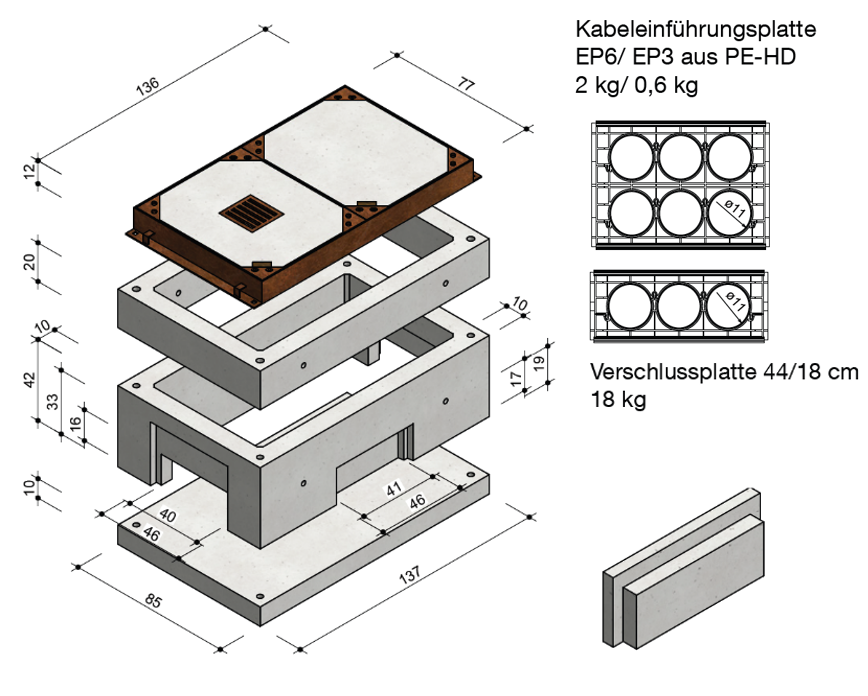

Modulares Schachtsystem aus Einzelkomponenten (Bodenplatte, Unterrahmen, Zwischenrahmen, Deckenplatte, Deckelabschluss), das erst auf der Baustelle zum fertigen Bauwerk zusammengesetzt wird.
Länglich-rechteckiges Lichtmaß von 117 cm × 65 cm, Außenmaß 137 × 85 cm. Die zweite Größe der sechs EBA-typzugelassenen Aufbauschächte – mit derselben Kurzseite wie Größe II, aber fast doppelter Länge.
Zertifizierung nach der EBA-Grundlage zur Bemessung von Kabelschächten in Eisenbahnanlagen, bemessen auf Vibrationslasten aus dem Bahnbetrieb und Erddruck nach DIN 4085 bei Einbautiefen bis 2,50 m.
117 cm Innenlänge bieten Platz für lange Spleißmuffen, Doppelabzweige und mehrteilige Kabelführungen, die im quadratischen Größe-II-Schacht nicht handhabbar wären.
Die Deckenplatte reduziert die große Kammer auf ein quadratisches Einstiegsmaß von 65/65 cm – derselbe Deckel wie bei Größe II. Das vereinfacht Beschaffung und Lagerhaltung der Abdeckungen.
B 125 (mit Entlüftung) für Gehweg- und PKW-Flächen, D 400 (ohne Entlüftung) für Fahrbahnen – die Schachtabdeckung bestimmt die Klasse, der Schachtkörper bleibt identisch.
Ein Satz Stahldollen ø 10 mm mit 1000 mm Länge (länger als bei Größe II wegen der größeren Kammerlänge) sichert die Rahmen gegen Vibrationsverschiebung und ist im Standardlieferumfang enthalten.
In der Telekommunikation und Energieversorgung benötigen Hoch- und Mittelspannungsmuffen sowie große LWL-Spleißmuffen gerne Arbeitsraum von über einem Meter – Größe III liefert diesen bei minimalem Außenmaß.
Für Kreuzungs- und T-Verteiler, in denen zwei Abzweige oder Übergangsmuffen nebeneinander montiert werden, ist das längliche Profil ideal geeignet.
In Glasfaser-Backbones werden Größe-III-Schächte häufig für mittelgroße Verteilerknoten eingesetzt, wo sowohl Hauptkabel als auch Abzweige Platz finden müssen.
Kombinationsschächte an Kreuzungen, in denen LSA-Steuerung, Beleuchtungsabzweig und ggf. Kamera-Anschluss zusammengeführt werden – mit B 125 für Gehwegbereiche, D 400 für Fahrbahnquerungen.
Mit EBA-Ausführung und 2,50 m Einbautiefe geeignet für LST-Installationen an Bahnübergängen, wo mehrere Steuerkabel längs geführt werden müssen.
Die Baugrube wird mit einer Sauberkeitsschicht ≥ 10 cm vorbereitet. Nach dem Absetzen der Bodenplatte werden Unterrahmen (40 cm), Zwischenrahmen (42 cm), Deckenplatte (20 cm, mit 65/65-cm-Einstiegsöffnung) und Deckelrahmen nacheinander vollflächig mit Zementmörtel nach DIN 1045-2 oder MöFix-Schachtbaumörtel vermörtelt (Fugendicke ≥ 1,0 cm). Die Stahldollen ø 10 mm / L = 1000 mm werden in die Eckaussparungen eingebracht. Aussparungen schließen, Lagerfugen glätten – frische Fugen nicht mit Vibrationsplatten überwalzen.
Lichtmaße 117 × 65 cm i. L. (länglich-rechteckig), Außenmaße 137 × 85 cm. Die Kammer ist fast doppelt so lang wie bei Größe II, behält aber dieselbe Kurzseite von 65 cm. Damit passt Größe III auch in schmalere Gehwege, bietet aber deutlich mehr Arbeitsraum in der Länge.
Die EBA-Ausführung gilt bis 2,50 m Einbautiefe – identisch zu den Größen II, IV und V. Die gewünschte Tiefe wird über die Anzahl der gestapelten Zwischenrahmen (42 cm Höhe, 424 kg) eingestellt.
Der komplette begehbare Schacht wiegt 1.560 kg: Bodenplatte (291 kg), Unterrahmen (313 kg), Zwischenrahmen (424 kg), Deckenplatte (365 kg), Deckelrahmen (25 kg), Deckel B 125 (140 kg) und Stahldollen (2 kg). Die befahrbare Abdeckung D 400 wiegt separat 165 kg.
Die Deckenplatte reduziert die längliche Kammer auf einen quadratischen Einstieg von 65/65 cm i. L. – es kommt derselbe Deckel wie bei Größe II zum Einsatz. Das vereinfacht die Lagerhaltung und macht Ersatzteile zwischen den beiden Größen austauschbar.
Überall dort, wo die Kammer länger sein muss als bei Größe II: lange Muffenmontagen, Doppelkabelabzweige, FTTx-Verteilerknoten, kombinierte LSA/Beleuchtung/Kamera-Schächte an Kreuzungen sowie LST-Installationen an Bahnübergängen mit mehreren Steuerkabeln.
Bei Größe III werden Stahldollen ø 10 mm mit 1000 mm Länge verwendet (statt 800 mm bei Größe II). Der Grund ist die vergrößerte Kammergeometrie – die längeren Dollen greifen tiefer in die Eckaussparungen und sichern die Rahmen auch bei der erhöhten Hebelwirkung gegen horizontale Vibrationen zuverlässig.
Größe III ist länglich-schmal (117 × 65 cm, Einstieg 65/65 cm), Größe IV quadratnah-breiter (90 × 80 cm, Einstieg 70/70 cm). Größe III bietet mehr Länge für Muffen und Doppelabzweige, Größe IV mehr Breite für kompakte Verteileraufbauten. Gewicht komplett: III 1.560 kg, IV 1.456 kg.
