Stahlbetonrohre mit gedrücktem Maulquerschnitt nach DIN EN 1916 und DIN V 1201 mit Falzmuffe und werkseitig aufgeklebtem Keilgleitring aus Elastomer nach DIN 4060, verfügbar in den beiden Standardformaten 2000/1250 und 2400/1500.
Die gedrückten Maulquerschnitte werden mit Falzmuffe gefertigt und sind ohne zusätzliche Maßnahmen tragfähig für Überschüttungshöhen von 0,50 bis 2,50 m sowie für Verkehrsbelastung durch SLW 60. Die Regelbaulänge beträgt 2,50 m. Die Verbindung erfolgt über werkseitig aufgeklebte Keilgleitringe aus Elastomeren nach DIN 4060 – die Dichtung ist bereits im Werk auf das Spitzende aufgebracht und damit vor Transportschäden und Montagefehlern geschützt.

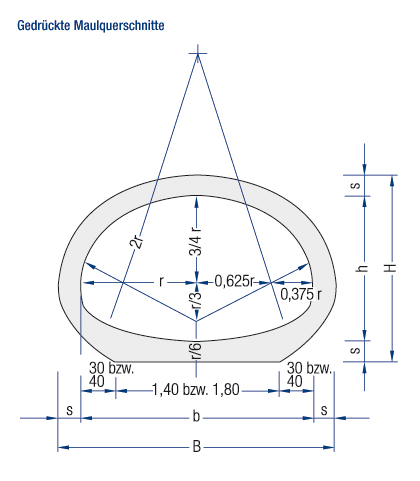

| Nennweite (b × h) [mm] | Wanddicke [cm] | Breite s [m] | Höhe B [m] | Baulänge H [m] | Querschnitt R = A/U i [m²] | Hydr. Radius A [m] | Gewicht [t/Stück] |
|---|---|---|---|---|---|---|---|
| 2000/1250 | 18 | 2,36 | 1,61 | 2,50 | 1,937 | 0,375 | 6,70 |
| 2400/1500 | 25 | 2,90 | 2,00 | 2,50 | 2,790 | 0,450 | 11,20 |
Gedrückte Maulquerschnitte sind die Standardlösung, wenn bei geringer Bauhöhe ein großer Durchflussquerschnitt gefordert ist. Die Kombination aus Falzmuffe, werkseitigem Keilgleitring und direkter SLW-60-Tauglichkeit macht sie besonders zuverlässig für Durchlässe, Bachverdolungen und Regenauslässe unter Verkehrsflächen.
Die breite Sohle mit flacher Bauhöhe ist der hydraulische und statische Kern des Produkts: Das Rohr führt bei Vollfüllung nahezu 70 % mehr Wasser als ein Kreisrohr gleicher Bauhöhe (DN 1200 entspricht nur etwa 1,13 m² Querschnittsfläche gegenüber 1,94 m² beim 2000/1250). Gleichzeitig sorgt die breite Auflagefläche für eine geringe Flächenpressung auf den Untergrund – das Rohr sinkt nicht ein und steht ohne Zusatzmaßnahmen kippsicher im Graben.
Die Falzmuffe baut kompakter auf als eine Glockenmuffe – das vereinfacht den Einbau unter beengten Verhältnissen. Der Keilgleitring aus Elastomer nach DIN 4060 ist werkseitig auf das Spitzende aufgeklebt; das verhindert, dass die Dichtung auf der Baustelle verrutscht oder vergessen wird. Die Dichtung arbeitet durch radiale Pressung und hält auch bei kleinsten Setzungen im Baugrund dauerhaft dicht.
Die gedrückten Maulquerschnitte sind ohne zusätzliche Maßnahmen tragfähig für Überschüttungshöhen zwischen 0,50 m und 2,50 m bei gleichzeitiger Verkehrsbelastung durch SLW 60. Das erspart in vielen Standard-Einbausituationen die aufwendige Planung einer Druckverteilerplatte oder Sonderstatik.
Mit Querschnittsflächen von 1,937 m² (2000/1250) und 2,790 m² (2400/1500) liefern diese Rohre die hydraulische Leistung großer Kreisrohre (DN 1600 bzw. DN 1900) bei 35 bzw. 40 cm geringerer Bauhöhe – entscheidend in allen Situationen, in denen unter Straßen, Wegen oder Kreuzungsbauwerken wenig Platz nach unten verfügbar ist.
Mit einem hydraulischen Radius von 0,375 m (2000/1250) und 0,450 m (2400/1500) bieten die Maulquerschnitte bei Vollfüllung eine sehr günstige Wasserführung mit geringem Reibungswiderstand pro Volumeneinheit. Bei Hochwasser- und Starkregenereignissen transportieren sie große Wassermengen ohne Druckaufbau.
Die werkseitig integrierte Tragfähigkeit für SLW 60 bei Überschüttung 0,50 bis 2,50 m macht die Rohre zur direkten Standardlösung unter Straßen und Wegen. Keine zusätzliche statische Sonderberechnung, keine Druckverteilerplatte – das reduziert Planungs- und Bauzeit.
Die Dichtung aus Elastomer nach DIN 4060 ist fest auf dem Spitzende aufgeklebt. Das schließt klassische Baustellenfehler (vergessene, verdrehte oder verrutschte Dichtungen) aus und verkürzt den Verlegevorgang pro Rohr.
Mit 6,7 bzw. 11,2 Tonnen pro Stück liegen die Rohre auch in wassergesättigten Böden (Aue, Bachufer) sicher auf. Die breite Sohle verteilt das Gewicht und verhindert das Einsinken in weichen Baugrund – ein Vorteil, den Kunststoff- oder Metalllösungen in dieser Dimension nicht bieten.
Klassischer Anwendungsfall: ein Durchlass unter einer Straße, bei dem die Gradiente der Straße nicht angehoben werden soll und unterhalb gleichzeitig viel Wasser durchmuss. Die 35 bzw. 40 cm Bauhöhenersparnis gegenüber einem hydraulisch äquivalenten Kreisrohr entscheiden hier oft, ob der Durchlass überhaupt umsetzbar ist.
Die breite, flache Sohle kommt dem natürlichen Bachbett am nächsten. Optional kann die Sohle mit Substrat oder Steinen aufgefüllt werden (ökologische Durchgängigkeit) – die große Breite lässt hierfür genügend Platz. Bei ständiger Wasserführung sorgt der natürliche Abfluss für die Selbstreinigung.
Für Regenauslässe mit hoher Spitzenbelastung sind Maulquerschnitte ideal, weil sie bei Vollfüllung große Wassermengen drucklos abführen. Als Stauraumkanäle nutzen sie ihr großes Querschnittsvolumen für die Rückhaltung bei begrenzter verfügbarer Bauhöhe.
Überall dort, wo große Mengen drucklos abgeleitet werden müssen und die Trasse flach gehalten werden soll, bieten Maulquerschnitte eine robuste, langlebige Lösung. Die Stahlbetonbauweise mit mineralischer Oberfläche ist unempfindlich gegen Abrasion und die üblichen pH-Wert-Schwankungen.
In Auen, auf weichen Böden oder an Bachufern, wo ein rundes Rohr mit hoher Punktlast einsinken würde, verteilt die breite Maulsohle das Gewicht großflächig. Die resultierende geringe Flächenpressung auf den Untergrund ist ein eigenständiger Einsatzgrund.
Die Verlegung der gedrückten Maulquerschnitte erfolgt in der Regel auf einer Sauberkeitsschicht aus Beton C12/15 und einem Unterbau entsprechend den örtlichen Bodenverhältnissen. Die Grabensohle muss plan vorbereitet werden; die breite Maulsohle verteilt zwar das hohe Rohrgewicht von 6,7 bzw. 11,2 Tonnen pro Stück großflächig, die seitliche Verdichtung im Zwickelbereich ist aber besonders sorgfältig auszuführen – nur ein guter Seitendruck garantiert, dass das flache Profil unter Auflast stabil bleibt. Aufgrund der hohen Einzelgewichte ist ein Hebezeug ab der 30-Tonnen-Bagger-Klasse (Format 2000/1250) bzw. 40- bis 50-Tonnen-Klasse (Format 2400/1500) einzuplanen. Für die Muffenverbindung ist ausschließlich ein geeignetes Ziehgerät zu verwenden – der werkseitig aufgeklebte Keilgleitring darf beim Fügen nicht beschädigt werden. Für Einbetten, Verfüllen und Verdichten gelten DIN EN 1610 und das Arbeitsblatt DWA-A 139.
Die gedrückten Maulquerschnitte werden in den beiden Standardformaten 2000/1250 (2,00 m Breite × 1,25 m Höhe) und 2400/1500 (2,40 m Breite × 1,50 m Höhe) gefertigt. Beide Formate haben eine Regelbaulänge von 2,50 m.
Der nutzbare Querschnitt beträgt 1,937 m² beim Format 2000/1250 und 2,790 m² beim Format 2400/1500. Hydraulisch entspricht das einem DN 1600-Kreisrohr (2000/1250) bzw. einem DN 1900-Kreisrohr (2400/1500) – bei jeweils 35 bzw. 40 cm geringerer Bauhöhe.
Gedrückte Maulquerschnitte sind ohne zusätzliche Maßnahmen tragfähig für Verkehrsbelastung durch SLW 60 bei Überschüttungshöhen zwischen 0,50 m und 2,50 m. Außerhalb dieses Bereichs oder bei abweichenden Randbedingungen (z. B. Grundwasser, weiche Böden) ist eine individuelle statische Berechnung durchzuführen.
Die gedrückten Maulquerschnitte haben eine Falzmuffe. Gedichtet werden sie mit werkseitig aufgeklebten Keilgleitringen aus Elastomeren nach DIN 4060. Die Dichtung ist fest auf dem Spitzende montiert und damit vor Transportschäden und Montagefehlern geschützt.
Das Format 2000/1250 wiegt 6,7 Tonnen pro Stück, das Format 2400/1500 kommt auf 11,2 Tonnen pro Stück. Bei der Baustelleneinrichtung ist für das kleinere Format ein Kettenbagger ab der 30-Tonnen-Klasse, für das Format 2400/1500 ein Bagger ab 40 bis 50 Tonnen oder ein Mobilkran einzuplanen.
Die Verlegung erfolgt in der Regel auf einer Sauberkeitsschicht aus Beton C12/15 und einem Unterbau entsprechend den örtlichen Verhältnissen. Die Grabensohle muss sorgfältig plan vorbereitet werden. Für Einbetten, Verfüllen und Verdichten gelten DIN EN 1610 und das Arbeitsblatt DWA-A 139. Besonders wichtig ist die sorgfältige Verdichtung im seitlichen Zwickelbereich, damit das flache Profil unter Auflast stabil bleibt.
Für Schmutzwasserkanäle mit geringem Trockenwetterabfluss sind Maulquerschnitte nicht die optimale Wahl: Die breite Sohle verteilt wenig Wasser auf einer großen Fläche, die Wasserstandshöhe ist gering und die Selbstreinigungskraft sinkt. Hier sind Kreisrohre mit Trockenwetterrinne oder Eiprofilrohre die bessere Lösung. Gedrückte Maulquerschnitte sind dagegen ideal für Regenauslässe, Bachverdolungen und Durchlässe mit überwiegend großem Abfluss.
