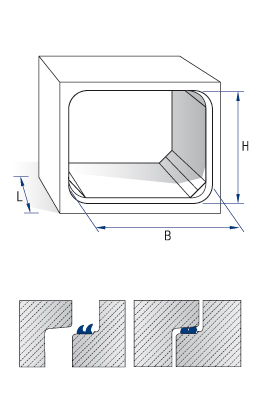

Das Standardelement ist das geradlinige Stahlbeton-Rahmenprofil mit Doppelkeil-Gleitquetschringdichtung nach DIN 4060 – die Basis des Rahmenbauteile-Programms in Wandstärken 20, 25 oder 30 cm bei einer Regelbaulänge von 300 cm.
Das Standardelement wird im Gießverfahren mit Erhärtung in der Schalung hergestellt. Die Fertigung garantiert geringste Toleranzen und Sichtbetonqualität; zusammen mit der Doppelkeil-Gleitquetschringdichtung ergibt sich eine druckwasserdichte Verbindung direkt nach dem Verlegen – die Verbindungen sind druckwasserdicht bis 0,5 bar. Wandstärken 20, 25 oder 30 cm werden je nach statischen und konstruktiven Erfordernissen bzw. nach den Anforderungen der ZTV-Ing gewählt. Maximale Abmessungen bis 650 × 300 cm sind möglich; die angegebenen Tabellenwerte sind nur beispielhaft – Zwischengrößen jederzeit realisierbar.
Die Wandstärken richten sich nach statischen und konstruktiven Erfordernissen, bzw. nach den Anforderungen der ZTV-Ing. Eine statische Berechnung, prüffähig bzw. geprüft, stellen wir Ihnen auf Anforderung gerne zur Verfügung.
WANDSTÄRKE 20 CM, GEWICHT KG JE LFM
| H/B | 100 | 125 | 150 | 175 | 200 | 225 | 250 |
|---|---|---|---|---|---|---|---|
| 75 | 2400 | 2600 | 2850 | 3100 | 3350 | 3600 | 3850 |
| 100 | 2600 | 2850 | 3100 | 3350 | 3600 | 3850 | 4100 |
| 125 | 2850 | 3100 | 3350 | 3600 | 3850 | 4100 | 4350 |
| 150 | 3100 | 3350 | 3600 | 3850 | 4100 | 4350 | 4600 |
| 175 | 3350 | 3600 | 3850 | 4100 | 4350 | 4600 | 4850 |
| 200 | 3600 | 3850 | 4100 | 4100 | 4600 | 4850 | 5100 |
WANDSTÄRKE 25 CM, GEWICHT KG JE LFM
| H/B | 100 | 175 | 200 | 225 | 250 | 275 | 300 |
|---|---|---|---|---|---|---|---|
| 75 | 3637 | 3949 | 4261 | 4573 | 4885 | 5197 | 5510 |
| 100 | 3049 | 4261 | 4573 | 4885 | 5197 | 5510 | 5824 |
| 125 | 4261 | 4573 | 4885 | 5197 | 5510 | 5824 | 6136 |
| 150 | 4573 | 4885 | 5197 | 5510 | 5824 | 6136 | 6448 |
| 175 | 4885 | 5197 | 5510 | 5824 | 6136 | 6448 | 6760 |
| 200 | 5197 | 5510 | 5824 | 6136 | 6448 | 6760 | 7072 |
| 225 | 5510 | 5824 | 6136 | 6448 | 6760 | 7072 | 7385 |
| 250 | 5824 | 6136 | 6448 | 6760 | 7072 | 7385 | 7700 |
WANDSTÄRKE 30 CM, GEWICHT KG JE LFM
| H/B | 300 | 325 | 350 | 375 | 400 | 425 | 450 |
|---|---|---|---|---|---|---|---|
| 75 | 6730 | 7110 | 7490 | 7870 | 8250 | 8630 | 9010 |
| 100 | 7110 | 7490 | 7870 | 8250 | 8630 | 9010 | 9390 |
| 125 | 7490 | 7870 | 8250 | 8630 | 9010 | 9390 | 9770 |
| 150 | 7870 | 8250 | 8630 | 9010 | 9390 | 9770 | 10150 |
| 175 | 8350 | 8630 | 9010 | 9390 | 9770 | 10150 | 10530 |
| 200 | 8630 | 9010 | 9390 | 9770 | 10150 | 10530 | 10910 |
| 225 | 9010 | 9390 | 9770 | 10150 | 10530 | 10910 | 11290 |
| 250 | 9390 | 9770 | 10150 | 10530 | 10910 | 11290 | 11670 |
Die angegebenen Abmessungen und Wandstärken sind nur beispielhaft. Zwischengrößen und maximale Abmessungen bis 650 x 300 cm sind möglich.
Das Standardelement ist die wirtschaftlichste und am häufigsten eingesetzte Produktlinie der Rahmenbauteile. Die Kombination aus Gießverfahren mit Erhärtung in der Schalung und werkseitig aufgeklebter Doppelkeil-Gleitquetschringdichtung macht das Bauteil zu einer sofort einsatzbereiten Lösung für druckwasserdichte Rechteckkanäle.
Eine Elastomerdichtung mit zwei hintereinander angeordneten Dichtkeilen. Die redundante Doppelkeil-Konstruktion verhindert ein Umlaufen der Dichtung bei Setzungen oder Frosteinwirkung und zentriert das Bauteil beim Zusammenfügen automatisch. Prüfdruck 0,5 bar entspricht einer Wassersäule von 5 m.
Das Beton-Stahl-Gemisch wird in eine Schalung gegossen und härtet direkt darin aus. Das liefert geringste Toleranzen, Sichtbetonqualität und erlaubt komplexe Geometrien wie Vouten, Aussparungen oder integrierte Gefälle.
Die Norm „Rohrverbindungen mit Elastomerdichtungen“ regelt die Anforderungen an Dichtungssysteme für Abwasserrohrverbindungen. Die Doppelkeil-Gleitquetschringdichtung ist nach DIN 4060 geprüft und zertifiziert.
Die werkseitig aufgeklebte Doppelkeil-Gleitquetschringdichtung macht zusätzliche Abdichtungsarbeiten auf der Baustelle überflüssig. Nach dem Verlegen ist die Verbindung sofort druckwasserdicht bis 0,5 bar – keine Wartezeit für Mörtel oder aushärtendes Fugenmaterial.
Die Regelbaulänge von 300 cm ermöglicht hohe Bauleistungen: Ein vierköpfiges Einbauteam kann pro Schicht bis zu 30 m Rahmenkanal verlegen – das entspricht zehn Standardelementen.
Die Erhärtung in der Schalung führt zu einem dichten, glatten Betongefüge in Sichtbetonqualität. Standardbeton C 35/45, bei aggressiven Medien wahlweise HS-Zement (hochsulfatbeständig); optionale PE-HD-Auskleidung bei sehr starkem chemischem Angriff nach DIN 4030.
Wandstärken 20, 25 oder 30 cm werden nach statischen Anforderungen oder ZTV-Ing gewählt. Die Abmessungen in Höhe und Breite sind in weiten Grenzen frei wählbar; Zwischengrößen sind jederzeit möglich, maximale Abmessungen bis 650 × 300 cm.
Gezielte Rückhaltung von Wasser bei Starkregenereignissen. Der große rechteckige Querschnitt ermöglicht hohe Speichervolumina bei geringer Einbautiefe.
Regenrückhaltung mit gedrosselter Abgabe zur Entlastung nachgelagerter Kanalnetze. Die Druckwasserdichtheit bis 0,5 bar sichert die Funktion auch bei hohem Grundwasserstand.
Unterquerung von Gewässern, Straßen oder Gleisen. Der Rechteckquerschnitt kombiniert große Durchflussfläche mit geringer Bauhöhe – ideal für begrenzte Überdeckung.
Unterführungen für Fußgänger und Radfahrer. Das Standardelement bietet ausreichende lichte Höhen und Breiten für eine komfortable Nutzung; die Sichtbetonqualität aus dem Gießverfahren ist ein optischer Vorteil.
Führung von Fernwärme-, Elektro- oder Kommunikationsleitungen. Der druckwasserdichte Rechteckkanal schützt die Leitungen dauerhaft vor Feuchtigkeit und mechanischen Einwirkungen.
Die Muffe wird entgegen der Fließrichtung eingebaut; das Spitzende mit werkseitig aufgeklebter Doppelkeil-Gleitquetschringdichtung wird in die Muffe eingeschoben. Bei großen Stückgewichten – ein Bauteil mit Wandstärke 30 cm und Abmessungen H/B 250/450 wiegt bei 300 cm Baulänge rund 35 Tonnen – ist Schwerlastlogistik einzuplanen. Integrierte Kugelkopf-Verlegeanker (Deha-Anker) ermöglichen sicheres Kranhandling; die Lastklasse der Ankerpunkte ist immer der Werksdokumentation zu entnehmen. Auf das sauber abgezogene Sand-Kies-Planum in der Baugrube wird das erste Bauteil abgesetzt, ausgerichtet und nach Gleitmittel-Auftrag mit hydraulischem Ziehgerät oder Kettenzug mit dem Folgebauteil verbunden.
Die Doppelkeil-Gleitquetschringdichtung ist nach DIN 4060 geprüft; die verwendeten Elastomere erfüllen DIN EN 681-1. Die Wandstärken 20/25/30 cm folgen den Anforderungen der ZTV-Ing (Zusätzliche Technische Vertragsbedingungen für Ingenieurbauten). Die statische Bemessung erfolgt nach Eurocode 2 (DIN EN 1992-1); typische Lastmodelle sind LM 1 für Straßenverkehr. Eine prüffähige bzw. geprüfte statische Berechnung wird auf Anforderung bereitgestellt.
Das Standardelement ist das geradlinige Stahlbeton-Rahmenprofil mit werkseitig integrierter Doppelkeil-Gleitquetschringdichtung nach DIN 4060. Es wird im Gießverfahren mit Erhärtung in der Schalung hergestellt, hat eine Regelbaulänge von 300 cm und ist in Wandstärken 20, 25 oder 30 cm verfügbar.
Die Tabellenwerte zeigen Standardformate bis H/B 250/450 cm bei Wandstärke 30 cm. Maximale Abmessungen bis 650 × 300 cm sind auf Anfrage realisierbar; Zwischengrößen sind jederzeit möglich.
Das Gewicht reicht von 2400 kg je lfm (kleinste Ausführung Wandstärke 20 cm, H/B 75/100) bis 11.670 kg je lfm (größte Ausführung Wandstärke 30 cm, H/B 250/450). Bei der Regelbaulänge von 300 cm entspricht das Stückgewichten von 7,2 bis 35,0 Tonnen.
Die Doppelkeil-Gleitquetschringdichtung nach DIN 4060 gewährleistet Druckwasserdichtheit bis 0,5 bar – sowohl von innen nach außen als auch umgekehrt. Das entspricht einer Wassersäule von 5 m und deckt praktisch alle Anwendungen in Regen-, Misch- und Schmutzwasserkanälen ab, einschließlich Einsätzen im Grundwasser.
Beim Gießverfahren wird das Beton-Stahl-Gemisch in eine Schalung gegossen und härtet direkt darin aus. Vorteile gegenüber dem Rüttel- oder Vibrationsverfahren: geringste Toleranzen, Sichtbetonqualität und die Möglichkeit, komplexe Geometrien wie Vouten, Aussparungen oder integrierte Gefälle direkt in die Schalung einzuformen.
Bei sehr starkem chemischem Angriff nach DIN 4030 – etwa sulfathaltige Industrieabwässer, niedrige pH-Werte oder hohe Feststoffbelastung. Die PE-HD-Auskleidung wird direkt im Werk aufgebracht und schützt den Beton dauerhaft gegen Säure-, Sulfat- und biogenen Schwefelsäureangriff.
Ja, eine prüffähige bzw. geprüfte statische Berechnung wird auf Anforderung kostenfrei bzw. nach Aufwand vom Werk erstellt.
