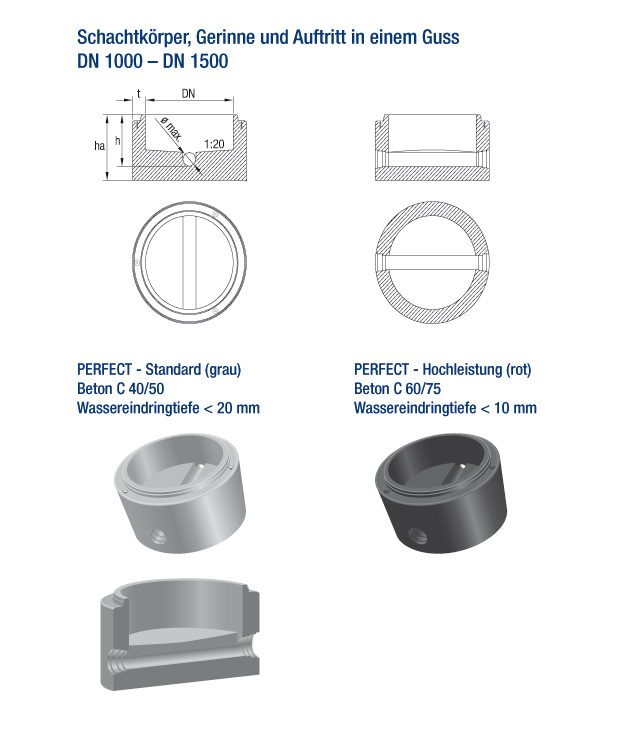

Das SU-M HABA-PERFECT ist die Premium-Ausführung der Schachtunterteile. Schachtkörper, Gerinne und Auftritt werden in einem einzigen Gießvorgang gefertigt – ohne Fugen, ohne Schwachstellen. Seitenzuläufe sind standardmäßig scheitelgleich angeordnet. Verfügbar in DN 1000, DN 1200 und DN 1500.
Bei der HABA-PERFECT-Technologie werden Schachtkörper, Gerinne und Auftritt (Berme) in einem einzigen Arbeitsgang gegossen. Das Ergebnis ist ein monolithisches Bauteil ohne Fugen zwischen Boden, Gerinne und Berme – die klassische Schwachstelle konventioneller Schächte wird eliminiert. Die Gerinne werden computergesteuert geformt mit glatten Oberflächen und präzisen Radien für optimale Hydraulik.
| Nennweite DN [mm] |
Außenhöhe ha [mm] |
Bauhöhe ca. h [mm] |
Wanddicke t [mm] |
max. Anschluss- durchmesser* DN [mm] |
Gewicht ca. [kg/St.] |
Gewichts- klasse Verlegeanker [t] |
|---|---|---|---|---|---|---|
| 1000 | 700 | 550 | 150 | 150 | 1400 | 3 x 1,5–2,5 |
| 1000 | 750 | 600 | 150 | 200 | 1460 | 3 x 1,5–2,5 |
| 1000 | 800 | 650 | 150 | 250 | 1500 | 3 x 1,5–2,5 |
| 1000 | 850 | 700 | 150 | 300 | 1700 | 3 x 1,5–2,5 |
| 1000 | 950 | 800 | 190 | 400 | 2050 | 3 x 1,5–2,5 |
| 1000 | 1100 | 900 | 190 | 500 | 2330 | 3 x 1,5–2,5 |
| 1000 | 1200 | 1000 | 230 | 600 | 2550 | 3 x 1,5–2,5 |
| Nennweite DN [mm] |
Außenhöhe ha [mm] |
Bauhöhe ca. h [mm] |
Wanddicke t [mm] |
max. Anschluss- durchmesser* DN [mm] |
Gewicht ca. [kg/St.] |
Gewichts- klasse Verlegeanker [t] |
|---|---|---|---|---|---|---|
| 1200 | 850 | 650 | 260 | 150 | 3150 | 3 x 3–5 |
| 1200 | 900 | 700 | 260 | 200 | 3350 | 3 x 3–5 |
| 1200 | 950 | 750 | 260 | 250 | 3500 | 3 x 3–5 |
| 1200 | 1000 | 800 | 260 | 300 | 3650 | 3 x 3–5 |
| 1200 | 1100 | 900 | 260 | 400 | 3890 | 3 x 3–5 |
| 1200 | 1200 | 1000 | 260 | 500 | 4300 | 3 x 3–5 |
| 1200 | 1200 | 1000 | 260 | 600 | 3850 | 3 x 3–5 |
| 1200 | 1400 | 1200 | 380 | 700 | 3450 | 3 x 3–5 |
| 1200 | 1400 | 1200 | 380 | 800 | 3500 | 3 x 3–5 |
| Nennweite DN [mm] |
Außenhöhe ha [mm] |
Bauhöhe ca. h [mm] |
Wanddicke t [mm] |
max. Anschluss- durchmesser* DN [mm] |
Gewicht ca. [kg/St.] |
Gewichts- klasse Verlegeanker [t] |
|---|---|---|---|---|---|---|
| 1500 | 850 | 650 | 230 | 150 | 3800 | 3 x 3–5 |
| 1500 | 900 | 700 | 230 | 200 | 4100 | 3 x 3–5 |
| 1500 | 950 | 750 | 230 | 250 | 4350 | 3 x 3–5 |
| 1500 | 1000 | 800 | 230 | 300 | 4550 | 3 x 3–5 |
| 1500 | 1100 | 900 | 230 | 400 | 4900 | 3 x 3–5 |
| 1500 | 1200 | 1000 | 230 | 500 | 5550 | 3 x 3–5 |
| 1500 | 1200 | 1000 | 230 | 600 | 5000 | 3 x 3–5 |
| 1500 | 1600 | 1400 | 380 | 700 | 6130 | 3 x 3–5 |
| 1500 | 1600 | 1400 | 380 | 800 | 5860 | 3 x 3–5 |
| 1500 | 1600 | 1400 | 380 | 900 | 5600 | 3 x 3–5 |
| 1500 | 1600 | 1400 | 380 | 1000 | 5350 | 3 x 3–5 |
Das SU-M HABA-PERFECT ist die hochwertigste Schachtunterteile-Variante im Portfolio. Die monolithische Fertigung aus einem Guss – Schachtkörper, Gerinne und Auftritt in einem einzigen Arbeitsschritt – eliminiert die klassischen Fugen-Schwachstellen konventioneller Schächte und bietet höchste Dichtheit bei gleichzeitig optimaler Hydraulik.
Die Werkskennung für „Schachtunterteil mit Muffen“. Im Gegensatz zur Standard-Variante (SU ohne „M“) hat das HABA-PERFECT werkseitig eingeformte Rohrmuffen für alle Anschlüsse.
Die Markenbezeichnung für den monolithischen Gießprozess: Schachtkörper, Gerinne und Berme entstehen in einem einzigen Gießvorgang. Das PERFECT steht für die werkseitig computergesteuerte Geometrie von Gerinne und Auftritt mit glatten Oberflächen.
Die Rohrscheitel aller Zuläufe (Haupt- und Seitenzuläufe) liegen auf einer Höhe. Vorteil: Kein Rückstau in Nebenleitungen, saubere Zusammenführung der Abwasserströme im Gerinne.
Schachtkörper, Gerinne und Berme aus einem Guss – keine Arbeitsfuge zwischen Sohle und Gerinne, keine Schwachstellen für Leckagen. Die klassische Problemstelle konventioneller Schächte (Fuge zwischen Sohle und eingelegtem Gerinne) wird vollständig eliminiert.
Werkseitig computergesteuert geformtes Gerinne mit glatten Oberflächen und präzisen Radien. Die Strömungsverluste sind minimal, die Selbstreinigung des Gerinnes maximal. Scheitelgleiche Seitenzuläufe verhindern Rückstau in Nebenleitungen.
Werkseitige Muffen für alle Anschlüsse plus die fugenlose Gerinneausbildung ergeben die höchste Dichtigkeitsklasse nach DIN EN 1917. Keine nachträglichen Dichtungsarbeiten auf der Baustelle erforderlich.
Die massive monolithische Fertigung ist sofort nach dem Versetzen und Anschließen voll belastbar. Kein Abbinden von Ortbeton abwarten, keine hydraulischen Probeläufe nach separaten Gerinneausbildungsarbeiten.
Die höchste Dichtheit macht das HABA-PERFECT zur ersten Wahl in kommunalen Schmutzwassernetzen – besonders in Grundwassergebieten und bei besonderen Auflagen für Trinkwasserschutzzonen.
Effiziente Zusammenführung großer Wassermengen mit minimalen Strömungsverlusten. Die werkseitig optimierte Gerinneform reduziert Wartungsaufwand über die gesamte Lebensdauer.
Aggressive Industrieabwässer erfordern maximale Dichtheit. Die fugenlose Bauweise des HABA-PERFECT verhindert jede Leckage auch bei sulfathaltigen oder chemisch belasteten Abwässern.
Bei Neubau kommunaler Netze, die 80–100 Jahre halten sollen, amortisieren sich die höheren Anschaffungskosten des HABA-PERFECT durch reduzierte Wartung und eliminierte Fugen-Leckagen im Laufe der Lebensdauer.
Die Verlegeanker sind nach Gewichtsklasse abgestimmt: 3 × 1,5–2,5 t für DN 1000, 3 × 3–5 t für DN 1200 und DN 1500. Die maximalen Anschluss-Ø sind in den Tabellen je Nennweite und Bauhöhe angegeben – besonders auffällig: Bei DN 1500 mit max. Anschluss DN 1000 und DN 800 Bauhöhe 1600 mm sind die höchsten Anschlussweiten im HABA-PERFECT-Programm möglich. Die scheitelgleichen Seitenzuläufe müssen bei der Trassenplanung berücksichtigt werden: Alle Anschlussrohre werden mit dem oberen Scheitel auf gleicher Höhe angeschlossen, die Sohlhöhen ergeben sich aus den Rohrquerschnitten.
DIN EN 1917 und DIN V 4034-1 werden vollständig erfüllt; das HABA-PERFECT erreicht dabei die höchste Dichtigkeitsklasse. Die Muffen sind auf die Stahlbetonrohre nach DIN EN 1916 und DIN V 1201 abgestimmt, zusätzlich können Beton, KG, Stz, GFK und Guss angeschlossen werden – weitere Rohrarten auf Anfrage.
Schachtkörper, Gerinne und Auftritt werden in einem einzigen Gießvorgang gefertigt – keine Fugen zwischen Sohle und Gerinne. Die klassische Schwachstelle konventioneller Schächte wird eliminiert; das Ergebnis ist maximale Dichtheit bei gleichzeitig optimaler Hydraulik durch werkseitig computergesteuert geformte Gerinneradien.
DN 1000, DN 1200 und DN 1500. Für jede Nennweite sind 7 bis 11 verschiedene Bauhöhen und max. Anschluss-Nennweiten verfügbar – siehe die drei Technischen-Daten-Tabellen.
Die Rohrscheitel (Oberkanten der Rohrquerschnitte) aller Zuläufe liegen auf einer Höhe. Das verhindert Rückstau in Nebenleitungen, weil kein tiefer liegender Scheitel das Wasser aus Seitenzuläufen blockiert. Die Sohlhöhen ergeben sich aus den jeweiligen Rohrdurchmessern.
Stahlbeton, Beton, KG (PVC), Steinzeug, GFK und Guss sind standardmäßig kompatibel. Weitere Werkstoffe wie HDPE oder PP sind auf Anfrage möglich.
DN 600 am DN 1000-Schacht (bei 1200 mm Außenhöhe), DN 800 am DN 1200-Schacht (bei 1400 mm Außenhöhe) und DN 1000 am DN 1500-Schacht (bei 1600 mm Außenhöhe). Die vollständigen Kombinationen sind in den Tabellen oben aufgeführt.
Von 1.400 kg (DN 1000, 700 mm Außenhöhe, Anschluss DN 150) bis 6.130 kg (DN 1500, 1600 mm Außenhöhe, Anschluss DN 700). Die Gewichtsklasse der Verlegeanker (3 × 1,5–2,5 t bzw. 3 × 3–5 t) ist in den Tabellen angegeben.
Bei höchsten Anforderungen an Dichtheit, Langlebigkeit und Hydraulik – besonders in kommunaler Schmutzwasserentsorgung, in Grundwassergebieten, bei aggressiven Abwässern oder wenn die Investition durch reduzierte Wartung und eliminierte Fugen-Leckagen über 80–100 Jahre amortisiert werden soll.
