Abzweigkasten aus Beton C 35/45 nach DIN 1045 mit 65 × 60 cm Lichtmaß und werkseitig integriertem Muffenrahmen mit 14 Muffen DN 110 – lieferbar als B 125 (487 kg komplett) und mit D 400-Schachtabdeckung (161 kg Zusatz).
Die Großvolumen-Ausführung der Typ III-Serie: 14 werkseitig einbetonierte Muffen DN 110 statt 10 beim kleineren Format – geeignet für FTTH-Hauptknoten, Gewerbegebiete mit vielen parallelen Versorgungstrassen und komplexe Netzverteilungen. Konstruktiv mit zwei 15 cm Zwischenrahmen für zusätzliches Kammervolumen.

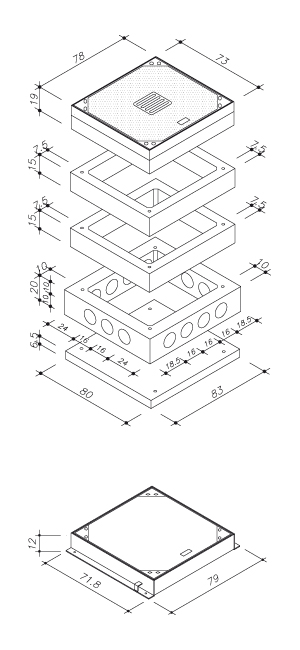

| Bauteil | Gewicht |
|---|---|
| Deckel 65/60 cm i. L. Kl. B 125, mit Entlüftung (AM 76,5 × 71,5 cm) | 110 kg |
| Deckelrahmen 65/60 cm i. L., Kl. B 125, 19 cm | 69 kg |
| Zwischenrahmen, 15 cm | 71 kg |
| Zwischenrahmen, 15 cm (zweiter) | 71 kg |
| Muffenrahmen mit 14 Muffen DN 110, 20 cm | 86 kg |
| Bodenplatte mit Sickerloch, 6,5 cm | 80 kg |
| Schacht komplett | 487 kg |
| Bauteil | Gewicht |
|---|---|
| Deckel 65/60 cm i. L. Kl. D 400 | 136 kg |
| Deckelrahmen 65/60 cm i. L., Kl. D 400, 12 cm | 25 kg |
| Schachtabdeckung komplett | 161 kg |
Mit 14 einbetonierten Muffen DN 110 (20 cm Muffenrahmen, 86 kg) ist der Typ III 65 × 60 für besonders komplexe Kabelabzweige ausgelegt – mehr als ausreichend für FTTH-Hauptknoten, Gewerbegebiete und Verteilsammelstellen.
Zwei gestapelte Zwischenrahmen (je 15 cm, je 71 kg) schaffen zusätzliches Kammervolumen über dem Muffenrahmen. Das erleichtert Spleißmuffen-Montagen und bietet Arbeitsraum bei engen Abzweigen.
Werkseitige Muffen ersetzen 14 Sollbruchstellen oder Kernbohrungen. Bei größeren FTTH-Ausbauten mit vielen baugleichen Knoten senkt das die Bauzeit pro Schacht und die Fehlerquote deutlich.
Sowohl B 125 (begehbar, 487 kg komplett) als auch D 400 (befahrbar, 161 kg Abdeckung) werden werksseitig gefertigt. Der Schachtkörper ist für beide Klassen identisch – nur die Abdeckung unterscheidet sich.
Abzweigkasten-Ausführung mit werkseitig einbetoniertem Muffenrahmen – Alleinstellungsmerkmal im Programm. Der Muffenrahmen ersetzt die sonst übliche Sollbruchstelle im Kastenrahmen.
Lichtmaß 65 cm × 60 cm – das größere der beiden Typ III-Formate. Fast 50 % mehr Grundfläche als beim Typ III 65 × 40, ausgelegt für 14 statt 10 Muffen DN 110.
Werkseitig einbetonierter 20 cm hoher Betonrahmen mit 14 vorgeformten Muffen der Nennweite DN 110. Rohre werden einfach in die Muffen eingesteckt – kompatibel zu PVC-Kabelschutzrohren KG, Jumbo und Ultra-Rib.
Die Baugrube wird mit einer verdichteten Sand- oder Kiestragschicht von 10 bis 15 cm planeben vorbereitet. Die Bodenplatte mit Sickerloch (6,5 cm) wird waagerecht abgesetzt. Der Muffenrahmen (20 cm, 86 kg) wird so positioniert, dass die Fluchtung der 14 Muffen zu den ankommenden Kabelschutzrohrtrassen exakt stimmt. Die beiden Zwischenrahmen (je 15 cm, je 71 kg) und der Deckelrahmen (19 cm B 125 bzw. 12 cm D 400) werden mit Zementmörtel nach DIN 1045-2 oder MöFix-Schachtbaumörtel vermörtelt. Nicht belegte Muffen werden zwingend mit Verschlussbechern DN 110 dicht verschlossen.
Lichtmaße 65 × 60 cm i. L., Außenmaße Abdeckung 76,5 × 71,5 cm. Der Muffenrahmen (Hauptelement mit den 14 DN 110-Muffen) ist 20 cm hoch und wiegt 86 kg.

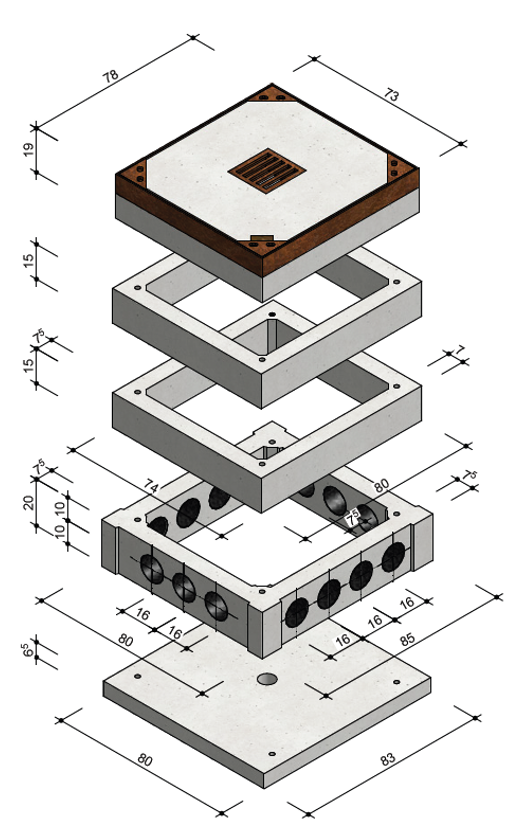

Der komplette Schacht (B 125 mit Entlüftung) wiegt 487 kg und besteht aus Deckel (110 kg), Deckelrahmen 19 cm (69 kg), zwei Zwischenrahmen à 15 cm (je 71 kg = 142 kg), Muffenrahmen 20 cm mit 14 × DN 110 (86 kg) und Bodenplatte mit Sickerloch 6,5 cm (80 kg). Die D 400-Abdeckung wiegt separat 161 kg.
Die zwei 15 cm Zwischenrahmen schaffen über dem Muffenrahmen zusätzliches Kammervolumen für Spleißmuffen-Montagen, Kabelreserven und Arbeitsraum. Das ist bei komplexen FTTH-Hauptknoten ein Vorteil – beim Typ III 65 × 40 reicht ein Zwischenrahmen aus.
Immer dann, wenn mehr als 10 Rohranschlüsse nötig sind oder größere Spleißmuffen Platz brauchen. Für einfache Abzweige mit bis zu 10 Rohren reicht der Typ III 65 × 40 (340 kg); für Hauptknoten mit bis zu 14 Rohren empfiehlt sich der Typ III 65 × 60 (487 kg).
PVC-Kabelschutzrohre KG, Jumbo und Ultra-Rib der Nennweite DN 110 – Standard im Kabelschutzrohrbau. Andere Muffenabmessungen sind auf Anfrage möglich.
Zwingend mit Verschlussbechern DN 110. Diese werden werkseitig oder bauseitig in die Muffen eingesteckt und dichten gegen Erdreich, Wasser und Kleintiere ab – unverzichtbar für die Dichtheit des Schachts.
Beton C 35/45 nach DIN 1045, Bemessung nach DIN Fachbericht 101 (Einwirkungen) und DIN 4085 (Erddruck). Die Schachtabdeckungen B 125 und D 400 entsprechen DIN EN 124 und DIN 1229.
