Modularer Kabelschacht aus Beton C 35/45 nach DIN 1045 mit 90 × 80 cm Lichtmaß, 110 × 100 cm Außenmaß, 2,50 m EBA-Einbautiefe und 70/70 cm Einstiegsmaß – lieferbar begehbar (Klasse B 125) und befahrbar (Klasse D 400).
Die Größe IV ist der quadratnahe mittlere Standardschacht im EBA-Programm. Mit 90 × 80 cm Lichtmaß bietet sie mehr Arbeitsraum in beide Richtungen als Größe II, bleibt aber kompakter als die länglichen Großformate V und VII. Der Einstieg auf 70/70 cm erlaubt bequemen Zugang auch bei sperrigen Werkzeugen und Muffensets.
| Schachtaufbau begehbar | Gewicht |
|---|---|
| Deckel 70/70 cm i. L. Kl. B 125, mit Entlüftung | 149 kg |
| Deckelrahmen 70/70 cm i. L., Kl. B 125, 15 cm | 99 kg |
| Deckenplatte (Einstieg 70/70 cm i. L.), 20 cm | 263 kg |
| Zwischenrahmen, 42 cm | 399 kg |
| Unterrahmen, 40 cm | 274 kg |
| Bodenplatte mit Sickerloch, 10 cm | 270 kg |
| 1 Satz Stahldollen ø 10 mm / L = 800 mm | 2 kg |
| Schacht komplett | 1.456 kg |
| Schachtabdeckung 70/70 cm i. L. Klasse D 400 | Gewicht |
|---|---|
| Deckel 70/70 cm i. L. Kl. D 400, ohne Entlüftung | 169 kg |
| Deckelrahmen 70/70 cm i. L., Kl. D 400, 12 cm | 27 kg |
| Schachtabdeckung komplett | 196 kg |
Größe IV ist der Allrounder im mittleren Größenbereich: breiter als Größe III, kompakter als Größe V, mit quadratnahem Grundriss und standardisiertem 70/70-cm-Einstieg. Die Kombination aus ausreichender Kammerfläche (0,72 m²), geringem Gesamtgewicht (1.456 kg) und kompaktem Außenmaß macht die Größe IV zur bevorzugten Wahl für Mittelspannungsmuffen, mittelgroße Verteiler und Signaltechnik-Knoten mit Arbeitsraumbedarf.

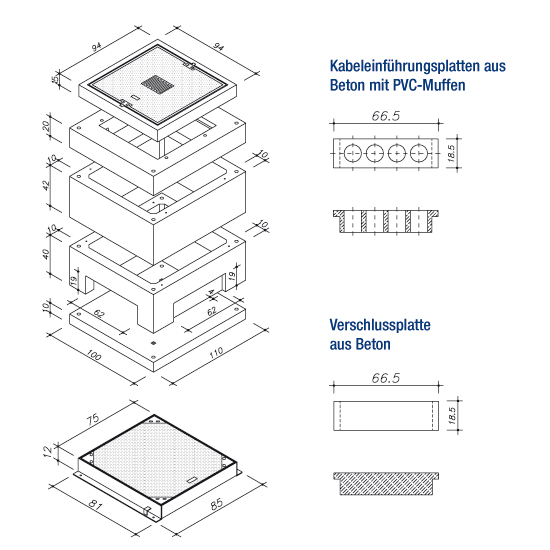

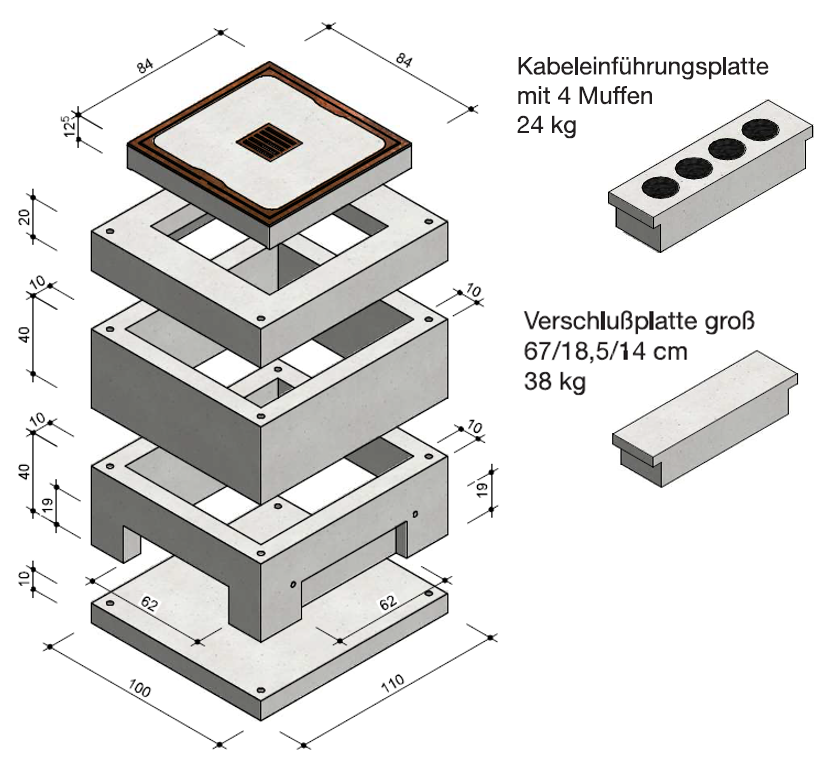

Modulares Schachtsystem aus Einzelkomponenten, die erst auf der Baustelle zum kompletten Bauwerk zusammengesetzt werden – mit Bodenplatte, Unter- und Zwischenrahmen sowie Deckenplatte und Deckelabschluss.
Quadratnahes Lichtmaß 90 cm × 80 cm, Außenmaß 110 × 100 cm. Die mittlere Standardgröße der sechs EBA-typzugelassenen Aufbauschächte mit dem Standard-Einstiegsmaß 70/70 cm.
Zertifizierung nach der EBA-Grundlage zur Bemessung von Kabelschächten in Eisenbahnanlagen, bemessen auf Vibrationslasten und Erddruck nach DIN 4085 bei Einbautiefen bis 2,50 m.
Mit 110 × 100 cm Außenmaß passt Größe IV in fast jede Standardbaugrube, bietet aber 0,72 m² nutzbare Kammerfläche – ausreichend für die meisten Mittelspannungs- und Signaltechnik-Aufgaben.
Das 70/70-cm-Einstiegsmaß ist Branchenstandard und mit Standard-Arbeitsbühnen, Einstieghilfen und Sicherungseinrichtungen kompatibel. Die Deckenplatte reduziert die 90/80-cm-Kammer auf dieses Standardmaß.
Gesamtgewicht komplett nur 1.456 kg – leichter als der längliche Größe-III-Schacht (1.560 kg), obwohl die Kammerfläche größer ist. Das vereinfacht Transport und Einbau mit Standardkran.
Die befahrbare Schachtabdeckung 70/70 cm Kl. D 400 wiegt mit Deckel und Rahmen 196 kg – problemlos mit einem Hebegurt und zwei Personen handhabbar bei Wartungsarbeiten.
Die quadratnahe Kammerform bietet ausreichend Allseits-Arbeitsraum für Mittelspannungsmuffen mit typischen Abmessungen von 60–80 cm Länge und radial auszuziehenden Kabelenden.
Größere Signaltechnik-Module, Verteilerleisten und Schaltschränke im unterirdischen Einbau benötigen quadratnahe Kammerformen – Größe IV passt genau in diese Anwendungsklasse.
In Glasfaser-Verteilernetzen zwischen Backbone (Größe VII/X) und Endabzweig (Größe II/III) positioniert sich Größe IV als mittlerer Knotenpunkt für Vertikalmuffen und Kassetten.
An großen Verkehrsknoten mit mehreren LSA-Signalgruppen, Induktionsschleifen und Kameraanbindung bietet Größe IV den Arbeitsraum für kombinierte Steuertechnik in einem einzigen Schacht.
Auf Autobahnparkplätzen, Industriehöfen und Logistikzentren werden Größe-IV-Schächte mit D-400-Abdeckung für Mittelspannungsmuffen und Steuerleitungsverteiler eingesetzt.
Die Baugrube wird mit einer Sauberkeitsschicht ≥ 10 cm vorbereitet. Bodenplatte, Unterrahmen (40 cm), Zwischenrahmen (42 cm), Deckenplatte (20 cm, mit 70/70-cm-Einstiegsöffnung) und Deckelrahmen werden nacheinander vollflächig mit Zementmörtel nach DIN 1045-2 oder MöFix-Schachtbaumörtel vermörtelt (Fugendicke ≥ 1,0 cm). Die Stahldollen ø 10 mm / L = 800 mm werden in die Eckaussparungen eingebracht. Wichtig: Die 70/70-cm-Deckenöffnung muss beim Absetzen der Deckenplatte in der geplanten Einstiegsposition ausgerichtet sein – nachträgliches Drehen zerstört die frischen Mörtelfugen.
Lichtmaße 90 × 80 cm i. L. (quadratnah-rechteckig), Außenmaße 110 × 100 cm. Die Kammerfläche beträgt 0,72 m² – ausreichend für Mittelspannungsmuffen und mittelgroße Verteiler. Größe IV ist eine der sechs EBA-typzugelassenen Standardgrößen zwischen III (länglich-schmal) und V (lang-breit).
Die EBA-Ausführung gilt bis 2,50 m Einbautiefe – identisch zu den Größen II, III und V. Die Tiefe wird über die Anzahl der gestapelten Zwischenrahmen (42 cm Höhe, 399 kg) eingestellt.
Der komplette begehbare Schacht wiegt 1.456 kg: Bodenplatte (270 kg), Unterrahmen (274 kg), Zwischenrahmen (399 kg), Deckenplatte (263 kg), Deckelrahmen (99 kg), Deckel B 125 (149 kg) und Stahldollen (2 kg). Die befahrbare Abdeckung D 400 wiegt separat 196 kg.
Die Deckenplatte reduziert die 90/80-cm-Kammer auf einen standardisierten 70/70-cm-Einstieg. Dieses Einstiegsmaß ist Branchenstandard und kompatibel mit Standard-Arbeitsbühnen, Dreifüßen und Einstieghilfen.
Mittelspannungs-Kabelmuffen, größere Signaltechnik-Module, FTTx-Verteilerknoten mittlerer Größe, Ampelanlagen mit erweiterter Steuerung und Schwerlastflächen mit mittlerem Raumbedarf. Die quadratnahe Kammerform bietet Allseits-Arbeitsraum.
Größe III (117 × 65 cm) ist länglich-schmal mit 65/65-cm-Einstieg. Größe V (145 × 80 cm) ist deutlich länger mit 140/70-cm-Einstieg und Doppeldeckel. Größe IV (90 × 80 cm) liegt dazwischen: quadratnahe Kammer, 70/70-cm-Einstieg, Einzeldeckel – ideal für Anwendungen, die weder extreme Länge noch reines Quadratformat erfordern.
Die Abdeckung 70/70 cm Kl. D 400 bei Größe IV wiegt 196 kg (Deckel 169 kg + Rahmen 27 kg), die 65/65-cm-Version bei Größe II nur 165 kg (140 + 25 kg). Der Unterschied ergibt sich aus der größeren Deckelfläche: 70 × 70 cm entspricht 4.900 cm², 65 × 65 cm nur 4.225 cm² – also rund 16 % mehr Material bei gleicher Bauhöhe.
