Gestreckter Abzweigkasten aus Beton C 35/45 nach DIN 1045 mit 80 × 40 cm Lichtmaß, 42 cm hohem Kastenrahmen und Bodenplatte mit zwei Sickerlöchern – lieferbar als B 125 (komplett 485 kg) und mit D 400-Schachtabdeckung (142 kg Zusatz).
Der Abzweigkasten 83 ist die gestreckte Bauform im Abzweigkasten-Programm: 80 × 40 cm Lichtmaß statt der Standardformate 65 × 40 oder 65 × 60 cm. Die länglichere Kammer bietet Raum für längere Spleißmuffen und Kabelreserven, wie sie im LWL-Weitverkehrsnetz (Backbone) üblich sind – die doppelte Sickerloch-Bodenplatte (70 kg) sorgt bei längeren Spleißmuffen-Kammern für effektive Sickerwasser-Ableitung.
| Bauteil | Gewicht |
|---|---|
| Deckel 80/40 cm i. L. Kl. B 125, mit Entlüftung | 109 kg |
| Deckelrahmen 80/40 cm i. L., Kl. B 125, 15 cm | 87 kg |
| Zwischenrahmen, 15 cm | 74 kg |
| Kastenrahmen, 42 cm | 145 kg |
| Bodenplatte mit 2 Sickerlöchern, 6,5 cm | 70 kg |
| Schacht komplett | 485 kg |
| Bauteil | Gewicht |
|---|---|
| Deckel 80/40 cm i. L. Kl. D 400 | 118 kg |
| Deckelrahmen 80/40 cm i. L., Kl. D 400, 15 cm | 24 kg |
| Schachtabdeckung komplett | 142 kg |
Mit 80 cm langer Kammerseite – 15 cm mehr als beim Standardformat 65 × 40 – bietet der Abzweigkasten 83 Platz für längere Spleißmuffen, Steckmuffen-Montagen und ausreichende Kabelüberlängen. Ideal bei LWL-Backbone-Trassen, wo Spleißmuffen-Längen von 60 bis 70 cm üblich sind.
Die 6,5 cm dicke Bodenplatte (70 kg) hat zwei Sickerlöcher statt einem – verteilt über die längliche Grundfläche. Das beschleunigt die Sickerwasser-Ableitung und verhindert Wasseransammlungen unter längeren Muffen.
Der hohe Kastenrahmen (42 cm, 145 kg) schafft großzügigen Arbeitsraum für Spleißmuffen-Montagen und Kabelreserven. Damit ist der Abzweigkasten 83 auch für Mittelspannungsmuffen geeignet, die mehr Bauraum brauchen als LSA- oder FTTH-Abzweige.
Sowohl B 125 (485 kg) als auch D 400 (142 kg Abdeckung) werden gefertigt – das Format lässt sich in Gehwegebenen genauso einsetzen wie direkt in Fahrbahnen.
Werksinterne Typbezeichnung für die gestreckte Sonderbauform 80 × 40 cm. Die Zahl bezeichnet die werksinterne Modellnummer – technisch ist es eine Variante mit gestreckter Kammer und zwei Sickerlöchern.
Lichtmaß 80 cm × 40 cm – gestreckte Form mit langer Kammerseite. Abgrenzung zu den Standardformaten (65 × 40, 65 × 60) und zu Großformat (110 × 80 beim Abzweigkasten 86).
Zwei Sickerlöcher statt eines in der Bodenplatte – verteilt über die längliche Grundfläche, für bessere Sickerwasser-Ableitung bei längeren Spleißmuffen-Kammern.
Die Baugrube wird mit einer verdichteten Sand- oder Kiestragschicht von 10 bis 15 cm planeben vorbereitet. Die Bodenplatte mit zwei Sickerlöchern (6,5 cm) wird waagerecht abgesetzt. Kastenrahmen (42 cm, 145 kg), Zwischenrahmen (15 cm, 74 kg) und Deckelrahmen (15 cm B 125 bzw. 15 cm D 400) werden nacheinander mit Zementmörtel nach DIN 1045-2 oder MöFix-Schachtbaumörtel vermörtelt (Fugendicke ≥ 1,0 cm). Sollbruchstellen im Kastenrahmen werden gezielt ausgebrochen oder alternativ Kernbohrungen gesetzt. Ein Hebezeug ist erforderlich – der Kastenrahmen wiegt 145 kg. Frische Mörtelfugen dürfen nicht mit Vibrationsplatten überwalzt werden.
Lichtmaße 80 × 40 cm i. L. – die gestreckte Bauform im Abzweigkasten-Programm. 15 cm länger als das Standardformat 65 × 40 cm, mit gleicher Kurzseite (40 cm).

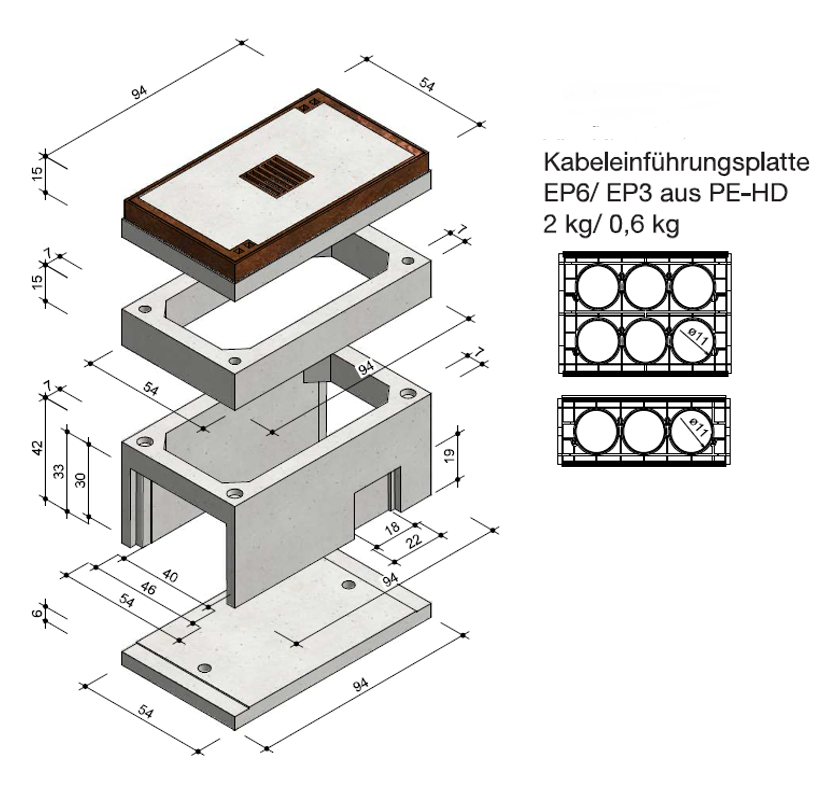

Der komplette Schacht (B 125 mit Entlüftung) wiegt 485 kg und besteht aus Deckel (109 kg), Deckelrahmen 15 cm (87 kg), Zwischenrahmen 15 cm (74 kg), Kastenrahmen 42 cm (145 kg) und Bodenplatte mit zwei Sickerlöchern 6,5 cm (70 kg). Die D 400-Abdeckung wiegt separat 142 kg.
Die gestreckte Kammer (80 × 40 cm) benötigt eine effektivere Sickerwasser-Ableitung als kompakte Formate. Zwei Sickerlöcher, verteilt über die längliche Grundfläche, beschleunigen die Ableitung und verhindern Wasseransammlungen unter längeren Spleißmuffen.
Immer dann, wenn längere Spleißmuffen (z. B. LWL-Backbone-Muffen 60–70 cm) oder größere Kabelreserven Platz brauchen. Für Standard-Spleißmuffen bis 50 cm reicht der 2002 EP 65 × 40 (377 kg) – der Abzweigkasten 83 (485 kg) ist die Wahl bei gestreckten Muffen.
Ja. Der Kastenrahmen wiegt 145 kg, der Deckel D 400 wiegt 118 kg – ein Standard-Baustellenhebezeug (Minikran, Kettenzug) ist erforderlich. Für den B 125-Deckel (109 kg) gilt Gleiches.
Sollbruchstellen im Kastenrahmen oder nachträgliche Kernbohrungen in frei wählbarer Lage – typischerweise für KG/Jumbo/Ultra-Rib-Rohre DN 110. Die gestreckte Kammer erlaubt mehr Rohranschlüsse in einer Reihe als die Standardformate.
Beton C 35/45 nach DIN 1045, Bemessung nach DIN Fachbericht 101 (Einwirkungen) und DIN 4085 (Erddruck). Die Schachtabdeckungen B 125 und D 400 entsprechen DIN EN 124 und DIN 1229.
