Was unter jeder Fahrbahn steckt – Entwässerung und Infrastruktur im Straßenbau
Jede Autobahnbaustelle im Großraum Stuttgart, auf der Schwäbischen Alb oder im nördlichen Schwarzwald braucht dasselbe: eine Entwässerung, die das Wasser von der Fahrbahn ableitet bevor es friert, Schächte, die jahrzehntelangem Schwerlastverkehr standhalten, und Kabelinfrastruktur für Leitsysteme, Beleuchtung und Notruf. Das Betonwerk Wernau liefert für alle drei Anforderungen das passende Produkt – normkonform, termingerecht und mit der regionalen Kenntnis, die enge Baufenster auf viel befahrenen Strecken erfordern.

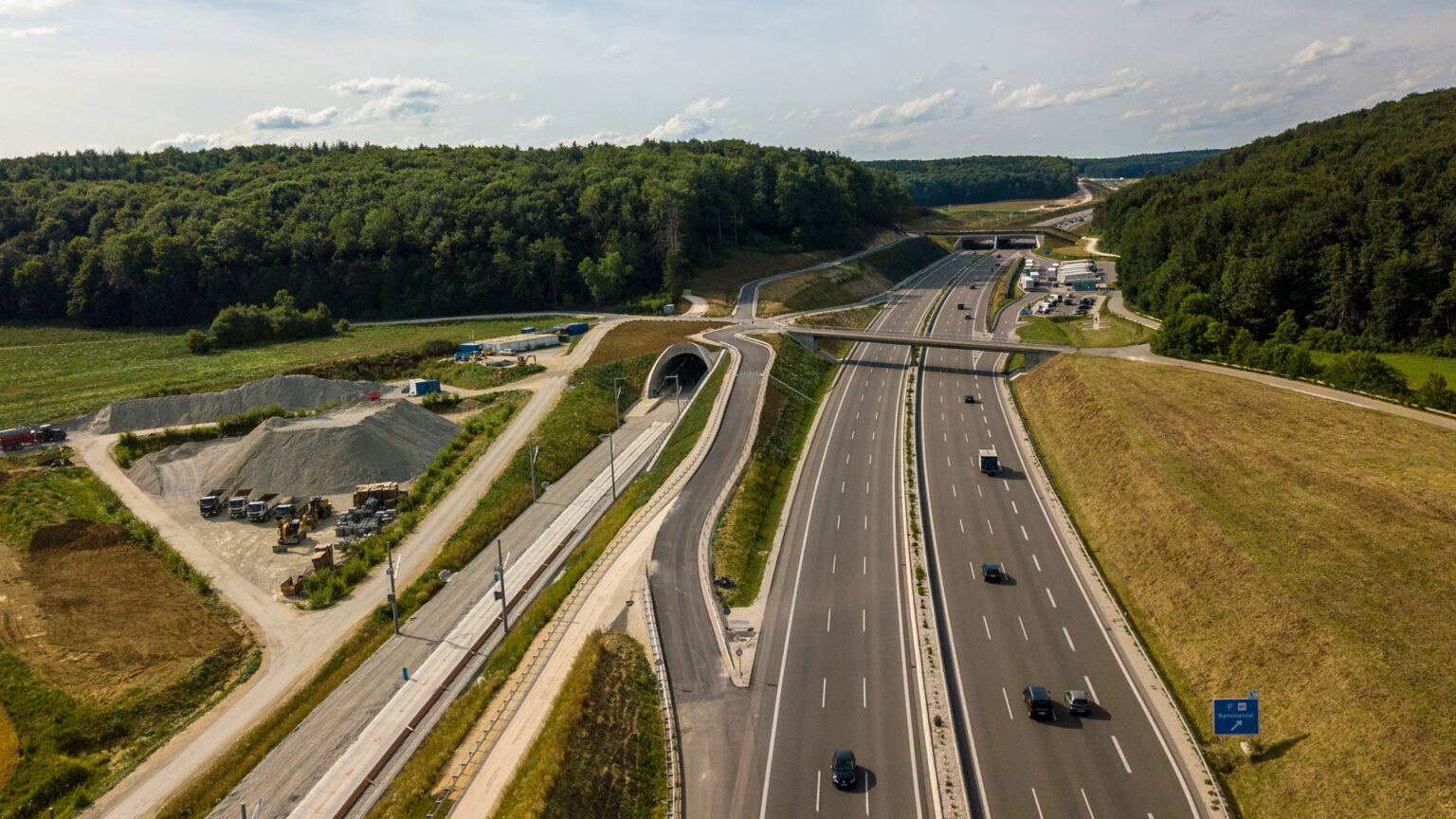

Szenario: Eine Autobahnbaustelle auf der A8
Ein Bauabschnitt auf der A8 zwischen dem Großraum Stuttgart und der Schwäbischen Alb. Die Fahrbahn wird grundhaft erneuert, gleichzeitig werden Entwässerungsleitungen und Kabelschutzrohre für die neue Verkehrsleittechnik verlegt. Das Baufenster ist eng – die Vollsperrung gilt für ein Wochenende, die Nachtarbeit ist geplant bis 5 Uhr morgens.
Was in diesem Zeitfenster auf der Baustelle sein muss: Stahlbetonrohre für die Straßenentwässerung in den richtigen Dimensionen, Schachtabdeckungen der Klasse D 400 für die Fahrbahnen, Kabelschächte für die Steuerungstechnik der Wechselverkehrszeichen – und das Zubehör, das oft vergessen wird, bis es fehlt: Dichtringe, Ausgleichsrahmen, Verschlussbecher.
Was nicht sein darf: eine Lieferung, die nicht pünktlich kommt, weil ein Produkt kurzfristig umgeplant wurde. Auf einer gesperrten Autobahn kostet jede Stunde Verzögerung Geld, das niemand erstattet.
Die Herausforderung: Straßenbau unter Zeitdruck
Straßen- und Autobahnbau stellt besondere Anforderungen an jeden Lieferanten.
Belastungsklassen ohne Kompromiss
Schachtabdeckungen unter Fahrbahnen müssen mindestens Klasse D 400 nach DIN EN 124 erfüllen – das entspricht einer Prüflast von 400 kN. Auf Autobahnen und Bundesstraßen mit schwerem Güterverkehr ist der verwindungsfreie Rahmen Pflicht, nicht Option. Wer hier spart, schafft Folgeschäden, die teurer sind als das eingesparte Material.
Koordination mit dem Straßenbaulastträger
Jede Baumaßnahme auf einer Bundes- oder Landesstraße hat einen Straßenbaulastträger, der Anforderungen an Materialien, Dokumentation und Ausführung stellt. Diese Anforderungen unterscheiden sich zwischen Bundesautobahnen, Bundesstraßen und Landesstraßen. Wer sie nicht kennt, schreibt falsch aus oder liefert das falsche Produkt.
Enge Baufenster
Autobahnsperrungen folgen einem Zeitplan, der Monate im Voraus feststeht und nicht verschoben wird. Verzögerungen bei der Materiallieferung führen direkt zu Mehrkosten im Bauablauf. Zuverlässigkeit ist hier keine Qualitätseigenschaft – sie ist Grundvoraussetzung.
Produktvielfalt in einer Trasse
Eine Straßenbaumaßnahme braucht selten nur eine Produktart. Entwässerungsrohre, Schachtbauwerke, Schachtabdeckungen und Kabelinfrastruktur für Leitsysteme kommen oft gleichzeitig zum Einsatz. Wer alles aus einer Hand liefern kann, spart dem Bauunternehmen mehrere Koordinationsaufwände.
Straßenentwässerung: Rohre und Schächte
Jede Straße muss entwässert werden – Fahrbahnwasser, Niederschlag, Schmelzwasser. Schlechte Entwässerung führt zu Aquaplaning, Frostschäden und Unterspülungen des Unterbaus. Die Anforderungen an die Entwässerungsrohre und -schächte sind im Straßenbau oft höher als im kommunalen Kanalbau, weil Überdeckung, Verkehrslast und Wartbarkeit andere Randbedingungen schaffen.
Stahlbetonrohre nach DIN EN 1916 und DIN V 1201 mit FBS-Qualitätssicherung sind der Standard. Im Straßenbau dominiert der Kreisquerschnitt, weil Gefälle und Abflussmengen kalkulierbar sind und der Einbau in der Regel unter definierten Randbedingungen erfolgt. Form K-GM für kleinere und mittlere Nennweiten bis DN 1200, Form K-FM für größere Querschnitte bis DN 3000. Fußrohre (KF) beschleunigen den Einbau und erhöhen die Lagegenauigkeit im Graben – auf einer Autobahnbaustelle, wo jede Stunde zählt, ist das ein echter Vorteil.
Für Straßenentwässerungsschächte liefern wir Schachtunterteile nach DIN EN 1917 und DIN V 4034-1, mit Anschlussmöglichkeiten für alle gängigen Rohrmaterialien. Die Abdeckplatten AP-M-S mit SLW-60-Belastbarkeit sind für Fahrbahnen und Schwerlastbereiche ausgelegt. Ausgleichsrahmen in den Formaten 70 × 70 und 140 × 70 cm ermöglichen die millimetergenaue Höhenanpassung nach der Asphaltierung – ein Detail, das auf der Baustelle oft unterschätzt wird, aber über die Lebensdauer der Abdeckung entscheidet.
Schachtabdeckungen: D 400 und mehr
Die Schachtabdeckung ist das sichtbarste Produkt im Straßenbau – und das, bei dem Qualitätsunterschiede am schnellsten sichtbar werden. Eine Abdeckung, die unter Verkehrslast klappert, sich setzt oder abplatzt, schafft Lärmbelästigung, Sicherheitsrisiken und Reklamationen.
Für Fahrbahnen liefern wir Schachtabdeckungen nach DIN EN 124 und DIN 1229 in Klasse D 400, in den Formaten 70 × 70 und 140 × 70 cm. Fünf Rahmenvarianten decken unterschiedliche Belastungsszenarien ab:
Der verwindungssteife Rahmen (Telekom-Ausführung) ist der Standard für normales bis starkes Verkehrsaufkommen – er verzieht sich nicht bei Setzungen und hält den Deckel dauerhaft passgenau. Der Beton-Stahl-Z-Profil-Rahmen ist die Premium-Wahl für Hauptverkehrsstraßen und stark frequentierte Fahrspuren, mit optimaler Kraftübertragung zwischen Deckel und Fahrbahn. Für Gehwege und Seitenstreifen genügen Kantstahl- oder Flachstahlrahmen in Klasse B 125.
Für Bereiche, in denen Schachtabdeckungen im Straßenbild verschwinden sollen – Ortsdurchfahrten mit Pflasterbelag, historische Altstadtbereiche entlang von Bundesstraßen im nördlichen Schwarzwald – liefern wir auspflasterbare Abdeckungen (Typ III), die bauseitig mit dem umgebenden Oberflächenmaterial befüllt werden. Die Befüllung mit einer Baustahlmatte Q188 zur Rissbreitenbeschränkung ist dabei Pflicht.
Tagwasserdichte Abdeckungen mit innenliegender Gummidichtung kommen überall dort zum Einsatz, wo Eindringen von Oberflächenwasser in den Schacht verhindert werden muss – etwa bei Kabelschächten auf Fahrbahnen oder in Entwässerungsmulden.
Kabelinfrastruktur für Verkehrsleittechnik
Moderne Straßen und Autobahnen sind ohne unterirdische Kabelinfrastruktur nicht betreibbar. Wechselverkehrszeichen, Tempoanzeigetafeln, Streckenbeeinflussungsanlagen, Verkehrskameras, Tunnelbeleuchtung, Notrufsäulen – all das braucht Kabelschächte, die dem Straßenverkehr standhalten.
Für Fahrbahnen und Seitenstreifen liefern wir Kabelschächte und Abzweigkästen in Klasse D 400. Der Abzweigkasten Typ II (65 × 40 cm, nur D 400) ist speziell für den direkten Einbau in Fahrbahnen entwickelt – mit hoher Scherkraftresistenz für Busbuchten und Industriezufahrten. Für Kabelknoten mit größerem Raumbedarf steht der Kabelschacht 88 R1 in D 400 zur Verfügung. Notruf- und Kombischächte mit integrierter Halfenschiene für die Montage von Notrufsäulen sind auf Autobahnen und Bundesstraßen Standard.
Alle Kabelschächte für Fahrbahnen werden mit verwindungsfreien oder Z-Profil-Rahmenabdeckungen geliefert. Für kritische Infrastruktur – Stellwerkselemente, Sicherheitstechnik – liefern wir Deckel mit Verriegelungssystemen WADAPTER, WABENS oder WADRILL.
Normen und Anforderungen
Für Straßenentwässerungsrohre gelten DIN EN 1916 und DIN V 1201 mit FBS-Qualitätssicherung. Schachtunterteile folgen DIN EN 1917 und DIN V 4034-1. Schachtabdeckungen müssen DIN EN 124 und DIN 1229 erfüllen, auf Fahrbahnen mindestens Klasse D 400.
Für Kabelschächte gelten DIN Fachbericht 101 (Einwirkungen) und DIN 4085 (Erddruck), Beton C 35/45 nach DIN 1045. Auf Autobahnen und Bundesstraßen verlangen die Straßenbaulastträger oft ergänzende Anforderungen an Dokumentation und Werkstoffnachweise, die über die allgemeinen Normen hinausgehen.
Für Straßenbaumaßnahmen auf Bundes- und Landesstraßen gelten zusätzlich die ZTV-ING (Zusätzliche Technische Vertragsbedingungen und Richtlinien für Ingenieurbauten) des Bundes – für Rahmenbauteile und Sonderbauwerke relevant.
Wie das Betonwerk Wernau unterstützt
In der Planungs- und Ausschreibungsphase liefern wir normkonforme LV-Bausteine für alle relevanten Produktkategorien – von Entwässerungsrohren über Schachtabdeckungen bis zu Kabelschächten. Für Ausschreibungen auf Bundes- und Landesstraßen kennen wir die Anforderungen der relevanten Straßenbaulastträger im Großraum Stuttgart, auf der Schwäbischen Alb und im nördlichen Schwarzwald.
Bei der Lieferung koordinieren wir mit dem Baufenster. Auf Autobahnbaustellen mit Vollsperrung ist der Lieferzeitpunkt nicht verhandelbar. Wir arbeiten mit Transportunternehmen, die Termine einhalten – und kommunizieren proaktiv, wenn sich an der Kette etwas ändert. Ausgleichsrahmen, Dichtringe und Verschlussbecher halten wir ab Lager Wernau vor, damit kein Einbautag an fehlendem Zubehör scheitert.
Bei Einbaufragen auf der Baustelle stehen wir zur Verfügung – insbesondere zur korrekten Montage verwindungsfreier Abdeckungen in Fahrbahnen und zur Höhenanpassung mit Ausgleichsrahmen nach der Asphaltierung.
Produktauswahl im Überblick
| Anwendung | Empfohlenes Produkt | Norm / Klasse |
|---|---|---|
| Straßenentwässerung DN 300–1200 | Kreisrohr K-GM, Fußrohr KF | DIN EN 1916, FBS |
| Straßenentwässerung DN 1300–3000 | Kreisrohr K-FM | DIN EN 1916, FBS |
| Revisionsschacht Fahrbahn | Schachtunterteil DN 1000–1500 | DIN EN 1917 |
| Schachtabschluss Fahrbahn | Abdeckplatte AP-M-S, SLW 60 | DIN EN 1917 |
| Höhenanpassung nach Asphaltierung | Ausgleichsrahmen 70×70 / 140×70 | C 35/45 |
| Schachtabdeckung Fahrbahn, Standard | D 400, verwindungssteifer Rahmen | DIN EN 124 |
| Schachtabdeckung Hauptfahrspur | D 400, Z-Profil-Rahmen | DIN EN 124 |
| Schachtabdeckung Pflasterbelag | B 125 / D 400, auspflasterbar | DIN EN 124 |
| Kabelschacht Fahrbahn | Abzweigkasten Typ II (D 400) | DIN Fachbericht 101 |
| Kabelknoten Verkehrsleittechnik | Kabelschacht 88 R1, D 400 | DIN Fachbericht 101 |
| Notrufsäule A-/B-Straße | Notruf-/Kombischacht | – |
Technische Detaildaten, Maße und Gewichte finden Sie auf den Produktseiten auf rohr.de.
FAQ
Welche Schachtabdeckungsklasse ist auf Bundesautobahnen vorgeschrieben?
Was ist der Unterschied zwischen verwindungssteifem Rahmen und Z-Profil-Rahmen?
Wann werden Ausgleichsrahmen benötigt?
Was sind auspflasterbare Schachtabdeckungen und wann macht ihr Einsatz Sinn?
Können Kabelschächte und Entwässerungsschächte in derselben Trasse geliefert werden?
Liefert das Betonwerk Wernau auch für Landesstraßenprojekte im nördlichen Schwarzwald?
