Stahlbeton-Schachtunterteile in den Nennweiten DN 1000, DN 1200 und DN 1500 nach DIN EN 1917 und DIN V 4034-1. Die Standard-Variante ohne integrierte Muffen – Rohranschlüsse erfolgen über Kernbohrungen oder Standard-Rohrdurchführungen.
Die Standard-Schachtunterteile sind die Basislösung für Abwasserschächte in kommunalen Netzen, Hausanschluss-Sammelschächten, Industrieabwasser und Straßenentwässerung. Monolithische Fertigung aus Stahlbeton C 35/45 garantiert höchste Dichtheit und Lasttragfähigkeit. Die werkseitig vorbereiteten Anschlussöffnungen ermöglichen den direkten Anschluss aller gängigen Rohrsysteme.

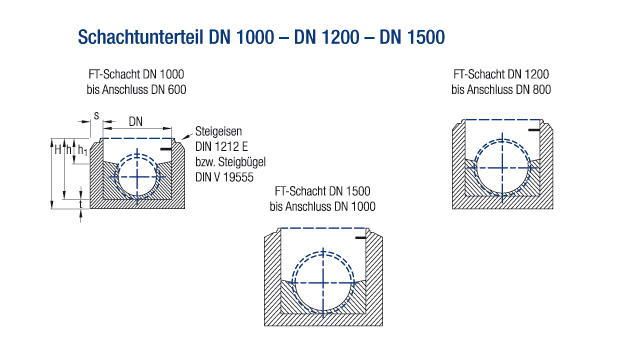

| Nennweite DN [mm] |
Schachthöhe H [mm] |
Bauhöhe h [mm] |
Bodenstärke t [mm] |
Wandstärke s [mm] |
max. NW B/Stb/FZ/Guss DN [mm] |
max. NW Stz DN [mm] |
max. NW PVC DN [mm] |
Gewicht G [ca. kg/St.] |
|---|---|---|---|---|---|---|---|---|
| 1000 | 960 | 730 | 230 | 160 | 400 | 400 | 400 | 1850 |
| 1000 | 1140 | 910 | 230 | 160 | 600 | 600 | 400 | 2150 |
| 1200 | 1160 | 950 | 210 | 180 | 600 | 600 | 400 | 3000 |
| 1200 | 1460 | 1250 | 210 | 180 | 800 | 600 | 400 | 3200 |
| 1500 | 1250 | 1050 | 200 | 185 | 600 | 600 | 400 | 5000 |
| 1500 | 1450 | 1250 | 200 | 185 | 800 | 600 | 400 | 5200 |
| 1500 | 1650 | 1450 | 200 | 185 | 1000 | 600 | 400 | 5100 |
Die Standard-Schachtunterteile DN 1000 bis DN 1500 decken als universelle Knotenpunkte den Großteil aller Abwasserschächte im kommunalen und privaten Bereich ab. Die kompakte monolithische Fertigung und die flexiblen Anschlussmöglichkeiten machen sie zur ersten Wahl für Neubau und Sanierung von Kanalsystemen.
Beton- und Stahlbetonrohre nach DIN EN 1916 und DIN V 1201 in den Formen KF-F, K-M, KW-M und KFW-M. Maximale Anschluss-Nennweite DN 400 (bei DN 1000-Schacht) bis DN 1000 (bei DN 1500-Schacht mit Bauhöhe 1650 mm).
Steinzeugrohre in den Formen L-N, K-N und K-H. Maximale Anschluss-Nennweite DN 400 bis DN 600 je nach Schachtgröße.
KG-Rohre, Jumbo-Rohre, Ultra-Rib-Rohre. Produktionsbedingt liegt die maximale Anschluss-Nennweite bei DN 400 – auch am DN 1500-Schacht.
Gussrohre nach Werksstandard; weitere Werkstoffe wie GfK, HDPE und PP auf Anfrage.
Kernbohrungen oder Standard-Rohrdurchführungen ermöglichen den Anschluss praktisch aller Rohrsysteme. Ideal für Bestandsnetze mit gemischten Rohrarten und für Sanierungsprojekte ohne Austausch des kompletten Rohrsystems.
Wandstärken von 160 mm (DN 1000) bis 185 mm (DN 1500) und Bodenstärken von 200–230 mm sind nach DIN EN 1917 für Erddrücke und Verkehrslasten bemessen. Gewichte bis 5.200 kg sichern die Lagestabilität auch bei hohem Grundwasserstand.
Gerinne wahlweise bis Kämpfer oder bis Scheitel, gerade oder abgewinkelt, mit bis zu 2 zusätzlichen Zuläufen. Die Berme in Beton bietet sicheren Stand für Wartungspersonal.
Seit Jahrzehnten in unzähligen Abwassernetzen im Einsatz, regelkonform nach DIN EN 1917 und DIN V 4034-1. Werksseitige Qualitätskontrolle garantiert gleichbleibende Eigenschaften.
Revisionsschächte in Schmutzwasser- und Regenwasserkanälen. Der DN 1000-Schacht ist der gängigste Standard für Einzelanschlüsse; DN 1200 und DN 1500 werden bei größeren Sammlern oder mehreren Zuläufen gewählt.
Ableitung von Prozessabwässern. Bei aggressiven Medien sind HS-Zement oder PE-HD-Auskleidung möglich; die flexible Anschluss-Konfiguration erlaubt Integration in bestehende Werksnetze.
Entwässerung von Straßen, Autobahnen und Flugplatzflächen. Die Verkehrslasten werden durch die massive Bodenstärke und die kraftschlüssige Einbettung in die Fahrbahn sicher aufgenommen.
Zusammenführung privater Leitungen vor dem öffentlichen Netz. Die Anschluss-Nennweiten bis DN 400 (PVC) oder DN 600 (Stahlbeton) decken praktisch alle Hausanschluss-Situationen ab.
Das Gerinne ist die hydraulische Führung am Boden des Schachts. Standardausführungen sind Beton bis Kämpfer (halbe Rohrhöhe, für normalen Abfluss) oder Beton bis Scheitel (volle Rohrhöhe, bei hohen Fließgeschwindigkeiten oder Rückstau-Risiko). Die Geometrie ist gerade oder abgewinkelt ausführbar, mit bis zu 2 zusätzlichen Zuläufen. Die Berme wird immer in Beton ausgeführt und bildet die begehbare Fläche neben dem Gerinne.
Die Schachtunterteile können werkseitig mit Steigeisen nach DIN 1212 E oder Steigbügeln nach DIN V 19555 ausgestattet werden. Bei sehr tiefen Schächten (ab etwa 4 m) sind GFK- oder Edelstahl-Schachtleitern die ergonomischere und sichere Alternative.
Kommunale Kanalisation, Hausanschluss-Sammelschächte, Industrieabwasser, Straßenentwässerung und Entwässerung von Flugplatzflächen. Die DN 1000-Variante ist der gängigste Standard für Einzelanschlüsse; DN 1200 und DN 1500 werden bei größeren Sammlern oder mehreren Zuläufen eingesetzt.
Über Kernbohrungen oder Standard-Rohrdurchführungen mit passenden Dichtungsringen. Alle gängigen Rohrsysteme sind kompatibel: Beton, Stahlbeton, Steinzeug, PVC (KG, Jumbo, Ultra-Rib), Guss; weitere Werkstoffe (GfK, HDPE, PP) auf Anfrage.
Beton und Stahlbeton: DN 400 (am DN 1000-Schacht) bis DN 1000 (am DN 1500-Schacht mit 1650 mm Bauhöhe). Steinzeug: DN 400 bis DN 600. PVC: DN 400 (produktionsbedingt, auch am DN 1500-Schacht).
Beton bis Kämpfer (Standard für normalen Abfluss) oder bis Scheitel (bei hohen Fließgeschwindigkeiten). Gerade oder abgewinkelt, mit bis zu 2 zusätzlichen Zuläufen. Die Berme in Beton bietet begehbare Fläche für Wartungspersonal.
Steigeisen nach DIN 1212 E, Steigbügel nach DIN V 19555 oder – bei sehr tiefen Schächten ab etwa 4 m – GFK- oder Edelstahl-Schachtleitern. Die Ausstattung erfolgt werkseitig nach Bestellung.
Die Gewichte reichen von 1.850 kg (DN 1000, Schachthöhe 960 mm) bis 5.200 kg (DN 1500, Schachthöhe 1450 mm). Bei einem DN 1500-Schacht mit max. Anschluss DN 1000 beträgt das Gewicht 5.100 kg.
DIN EN 1917 (Unbewehrte, stahlfaserbewehrte und bewehrte Betonschächte) und DIN V 4034-1 (Schächte aus Beton, Stahlbeton und Stahlfaserbeton). Anschlussrohre nach DIN EN 1916 und DIN V 1201.
